| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | VS1-12KV |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Plywooden-Paket |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Modell: | VS1-12KV/1250-31.5 | Ausschaltvermögen: | 31.5KA |
|---|---|---|---|
| Nennspannung: | 12KV | Nennstrom: | 1250A |
| Mechanische Lebensdauer: | 10000mal | Motorspannung: | DC/AC 110V 220V |
| Mechanismus: | Frühlings-Energie-Aufladung | Garantie: | 1-jährig |
| Markieren: | Zurücknehmbarer Vakuuminnenleistungsschalter,Innenleistungsschalter des vakuum 1250a,Innenvakuumleistungsschalter für Schaltanlage |
||
Anwendung:
Für die industriellen und Bergbauunternehmen, die Kraftwerke, die Nebenstellen und anderes Getriebe und Verteilersysteme zur Steuerung und zum Schutz von elektrischen Anlagen und passendes für häufige Operationsplätze.

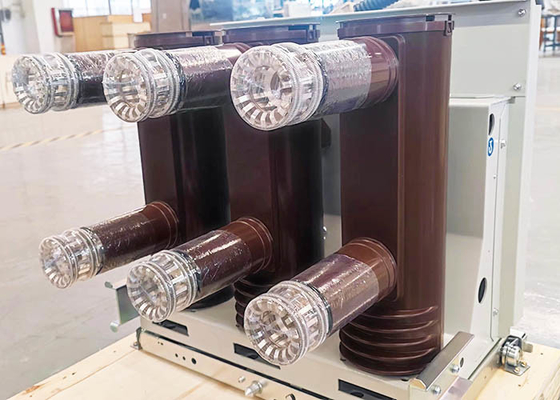

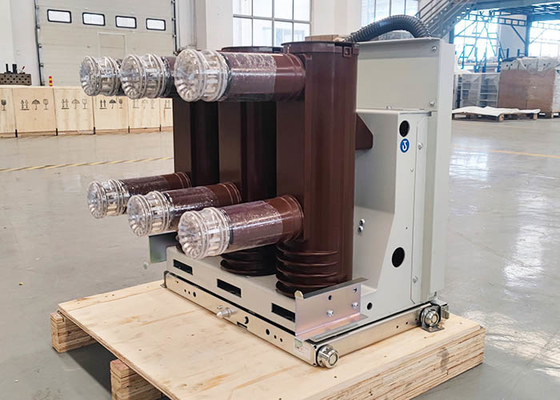

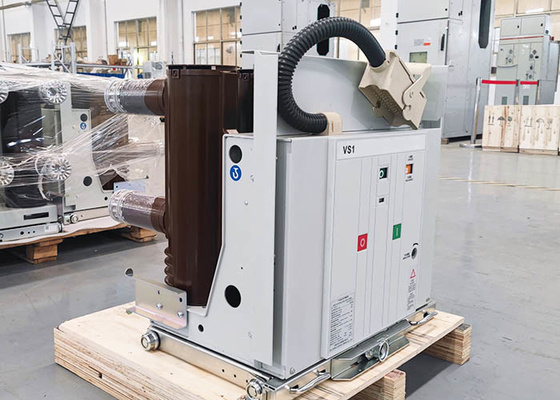

Beschreibung VS1-12KV des Innenhochspannungsvakuumleistungsschalters:
VS1-12KV Modell ist- Innen-Wechselstromhochspannungsvakuumleistungsschalter eine Art von holistischem und vollständig Siegelhochspannungsschaltanlage, hat sie kompaktes Maß und Bändchen. Das VCB trifft auf Stromnetz der Nennspannung 7.2~12KV zu, dreiphasig und Wechselstrom 50/60Hz. Es ist in den Gelegenheiten mit häufigen Operationen anwendbar und fungiert, um sich zu schützen und Steuerleitung und elektrischer Apparat. Das Produkt passt sich an GB1984-2003, IEC56, JB3855-1996 und DL/T403-1999 und Durchlauftypprüfung an.
Technologie u. Details:
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge | O-0.3S-CO 180S-CO | ||||
| Bewertete Dauer des Kurzschlussstroms | S | 4 | |||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein |
630/400 (40KA ist 800/400) | ||||
| Bewerteter Kondensatorbank Zustrom machend gegenwärtig | KA | 12,5 (Frequency≤1000Hz) | |||
| Öffnende Zeit (Nennspannung) | Frau | 20~50 | |||
| Feierabend (Nennspannung) | Frau | 35~70 | |||
| Mechanische Lebensdauer | Zeiten | 10000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 50 (40KA ist 30) | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Nennleistung des Energiespeichermotors | w | 70 | |||
| EnergieLagerzeit | s | ≤15S | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 3.5±1 | |||
| Kontaktprellenzeit | Frau | ≤2 (40KA≤3) | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Durchschnittliche öffnende Geschwindigkeit (Front 8mm) | m/s | 0.9~1.3 | |||
| Durchschnittliche schließend Geschwindigkeit | m/s | 0.5~0.8 (40KA ist 0.5~0.9) | |||
| Öffnender Kontaktrückstoßumfang | Frau | ≤3 | |||
| Hauptstromkreiswiderstand | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (über 2500A) |
|||
| Schließender Kontaktdruck | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
