Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: ZN28G-12
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Plywooden-Paket
Lieferzeit: 20 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Modell: |
ZN28G-12 |
Ausschaltvermögen: |
20, 25, 31,5, 40, 50KA |
Nennspannung: |
12KV |
Nennstrom: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Mechanische Lebensdauer: |
10000mal |
Motorspannung: |
DC/AC 110V 220V |
Mechanismus: |
Frühlings-Energie-Aufladung |
Garantie: |
1-jährig |
Modell: |
ZN28G-12 |
Ausschaltvermögen: |
20, 25, 31,5, 40, 50KA |
Nennspannung: |
12KV |
Nennstrom: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Mechanische Lebensdauer: |
10000mal |
Motorspannung: |
DC/AC 110V 220V |
Mechanismus: |
Frühlings-Energie-Aufladung |
Garantie: |
1-jährig |

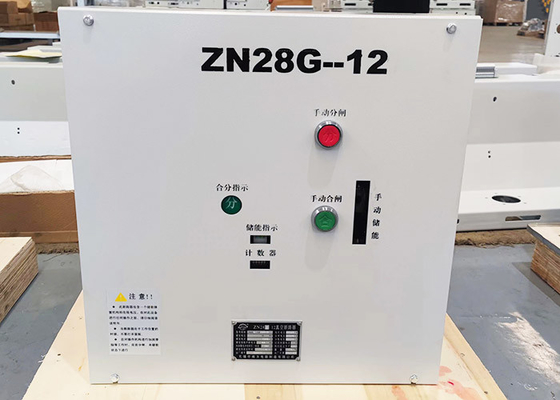

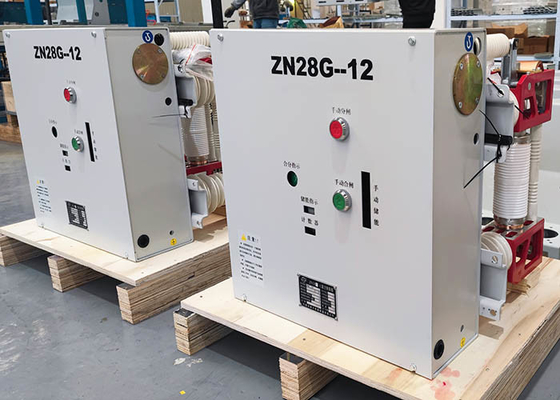

General:
Ist- Innen-Hochspannungsleistungsschalter Wechselstroms ZN28G-12 vakuumeine zugeschaltete Innenausrüstung mit Dreiphasen-Wechselstrom 50HZ und Nennspannung 12KV. Es wird für den Schutz und die Steuerung der Stromnetzausrüstung und der industriellen und Bergbauunternehmen verwendet. Wegen der speziellen Vorteile des Vakuumleistungsschalters, ist- es zu der häufigen Operation oder zu vielen Malen, den Kurzschlussstrom zu brechen besonders passend.

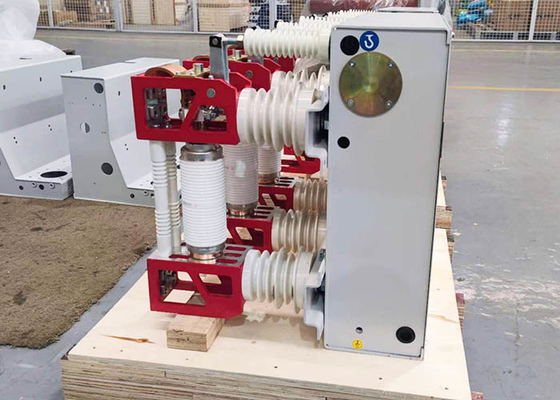

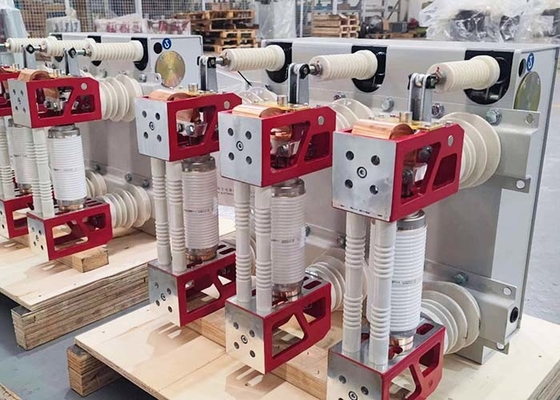

Der Vakuumleistungsschalter hat die Vorteile der einfachen Struktur und des Bändchens, und die Betätigungsvorrichtung ist die Frühlingsenergiespeicherart. Sie kann durch Wechselstrom oder DC-Stromversorgung bearbeitet werden, und bis drei Überstromreisegeräte können installiert sein. Der Leistungsschalter nimmt den integrierten Entwurf der Betätigungsvorrichtung und den Leistungsschalterkörper als die Festeinbaueinheit an. Der Vakuumbogen, der Kammerteil auslöschen und das Betätigungsvorrichtungsteil sind- vereinbarte Front und zurück. Die Gesamtstruktur der zusammengesetzten Isolierung ist einfach zu installieren, keine Anpassung und wenig Wartung.
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (an 40KA) |
||||
| Bewertete Dauer des Kurzschlussstroms | S | 4 | |||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein
|
630/400 | ||||
| Bewerteter Kurzschlussabschaltstrom DC-Flussprozentsatz | ≤35% | ||||
| Durchschnittliche schließend Geschwindigkeit | m/s | 0.6±0.2 | |||
| Durchschnittliche öffnende Geschwindigkeit | m/s | 1.2±0.3 | |||
| Öffnende Zeit | Frau | ≤60 | |||
| Feierabend | Frau | ≤80 | |||
| Mechanische Lebensdauer | Zeiten | 10000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 30 | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 4±1 | |||
| Kontaktprellenzeit | Frau | ≤2 | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Öffnender Kontaktrückstoßumfang | Frau | ≤3 | |||
| Hauptstromkreiswiderstand | Ω | ≤40 (≤25 an 40KA) | |||
