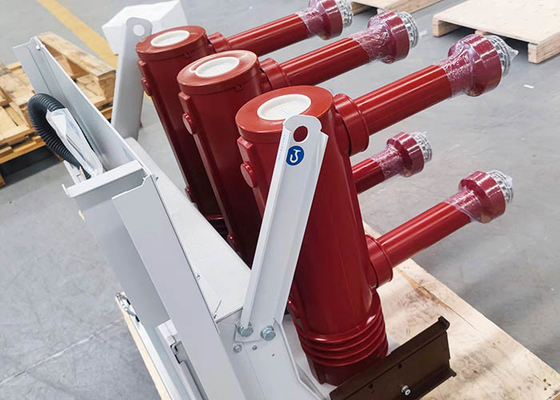

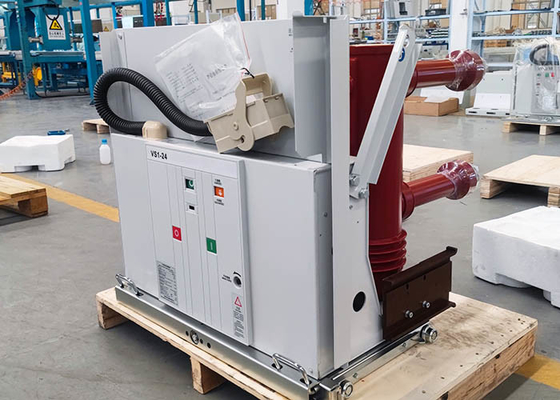

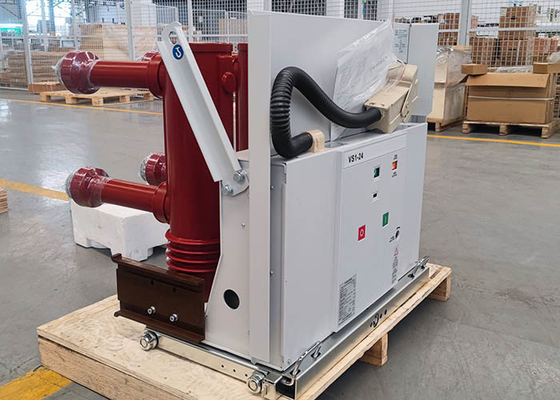

Vakuumleistungsschalter-Handkarren-Art Innenhochspannungs-24KV der Reihen-VS1-24

1 Satz
MOQ
negotiable
Preis
Vakuumleistungsschalter-Handkarren-Art Innenhochspannungs-24KV der Reihen-VS1-24
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Modell: VS1 (ZN63A) - 24KV
Ausschaltvermögen: 20, 25, 31.5KA
Nennspannung: 24KV
Nennstrom: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
Mechanische Lebensdauer: 10000mal
Motorspannung: DC/AC 110V 220V
Art: Vakuum
Garantie: 1-jährig
Hervorheben:

Vakuumleistungsschalter-Handkarre

,

Hochspannungs-Leistungsschalter des Vakuum24kv

,

Leistungsschalter des Vakuum3150a
Grundinformation
Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: VS1-24KV
Zahlung und Versand AGB
Verpackung Informationen: Plywooden-Paket
Lieferzeit: 20 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Produkt-Beschreibung

VS1-24/1250-31.5 Indoor High-voltage Vakuum-Schaltkreisbrecher

VS1-24 series indoor high-voltage vacuum circuit breaker is improved and designed on the basis of VD4-24 of ABB Company by our company. Der VD4-24-Serie Indoor-Hochvolt-Vakuum-Schaltkreisbrecher ist verbessert und entwickelt auf der Basis von VD4-24 von ABB Company von unserer Firma.



1Die Hauptschaltfläche verwendet eine Verbindung von Isolierung.

2Die Vakuum-Arch-Schute wird von Top-Grade-Herstellern hergestellt und wir können auch die ausländische Vakuum-Arch-Schute nach den Anforderungen des Benutzers installieren.

3Rated current: 630A~3150A Rated short circuit drop-out current: 20K~31.5KA

4Mechanische Ausdauer: 20.000 mal.

5Es hat den elektrischen Kapazitätswechsel-Test bestanden und es gibt keine Neueinzündung.

6Es kann in der Plateau-Region von 12KV Spannung und 4.500 Meter Höhe verwendet werden.

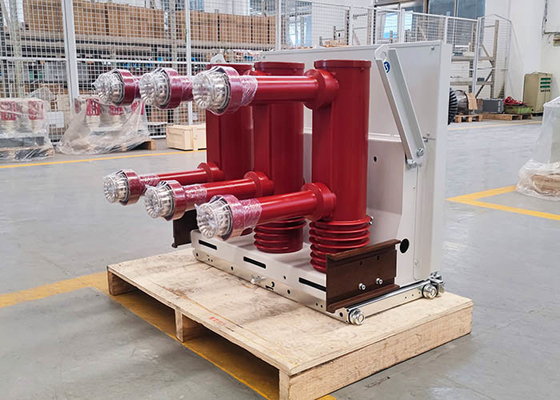

Vakuumleistungsschalter-Handkarren-Art Innenhochspannungs-24KV der Reihen-VS1-24 0

Technische Parameter:

Artikel 1 Einheit Datum
Nennspannung



KV

 24
Nennimpuls, Spannung widerstehen 125
Nennschnellen Leistungsfrequenz Widerstandsspannung (1min) 65
Nennfrequenz Hz 50
Nennstrom für Kurzschlussbrüche KA 20 25 31.5
Nennstrom Eine

630

1250

630

1250

1250 1600

2000 2500 3150
Nennkurzzeit-Widerstandsstrom KA 20 25 31.5
Nennpegeltoleranzstrom 50 63 80
Nennstrom bei Kurzschluss (Spitzenwert) 50 63 80
Sekundärschaltkreis Leistungsfrequenz Widerstandsspannung (1min) V 2000
Nennbetriebsfolge   Öffnen-0.3S-Schließen Öffnen 180S-Schließen Öffnen
Nenndauer des Kurzschlussstroms S 4

Nennstrom der einzelnen Kapazitätsbank/der Kapazitätsbank

Bremsschalter



 Eine 400/400
Öffnungszeit (Nennspannung) m 20 ¢50
Schließzeit (Nennspannung) m 35 ¢ 70
Mechanische Lebensdauer Zeiten 10000
Nennbremszeiten für Kurzschlussbremsströme Zeiten 20
Zulässige Verschleißdicke von beweglichen und statischen Kontakten mm 3
Nennschließungsbetriebsspannung v Dies gilt auch für die in Anhang I der Richtlinie 2008/57/EG genannten Fahrzeuge.
Nennöffnungsbetriebsspannung v Dies gilt auch für die in Anhang I der Richtlinie 2008/57/EG genannten Fahrzeuge.
Nennspannung des Energiespeichermotors v Dies gilt auch für die in Anhang I der Richtlinie 2008/57/EG genannten Fahrzeuge.
Nennleistung des Energiespeichermotors w 70
Speicherzeit der Energie s ≤ 15S
Kontaktöffnungsabstand mm 14 ± 1
Kontaktschlag mm 3.5±1
Kontakt-Bounce-Zeit m ≤ 2

Dreiphasige Öffnung und Schließung

Heterogenität

 m ≤ 2
Durchschnittliche Öffnungsgeschwindigkeit (vorne 8 mm) m/s 10,4 ± 0.2
Durchschnittliche Schließgeschwindigkeit m/s 00,7 ± 0.2
Amplitude des Rückstoßes beim Öffnen des Kontakts m ≤ 2
Widerstand der Hauptschaltung Ohm

Die in Absatz 1 genannten Bedingungen gelten nicht für Kraftfahrzeuge, die mit einem Fahrzeug ausgestattet sind.

≤ 40 (± 1600 ‰ 2000 A) ≤ 25 (± 2500 A)









Größe und Tag:

Zurücknehmbarer Vakuuminnenleistungsschalter

Innenleistungsschalter des vakuum 1250a

Innenvakuumleistungsschalter für Schaltanlage
