Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: 3AV5-12
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Plywooden-Paket
Lieferzeit: 20 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Modell: |
3AV5-12 |
Ausschaltvermögen: |
20, 25, 31,5, 40KA |
Nennspannung: |
12KV |
Nennstrom: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Mechanische Lebensdauer: |
20000mal |
Motorspannung: |
DC/AC 110V 220V |
Arten: |
zurücknehmbar, stationär, seiten-angebracht |
Garantie: |
1-jährig |
Modell: |
3AV5-12 |
Ausschaltvermögen: |
20, 25, 31,5, 40KA |
Nennspannung: |
12KV |
Nennstrom: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Mechanische Lebensdauer: |
20000mal |
Motorspannung: |
DC/AC 110V 220V |
Arten: |
zurücknehmbar, stationär, seiten-angebracht |
Garantie: |
1-jährig |

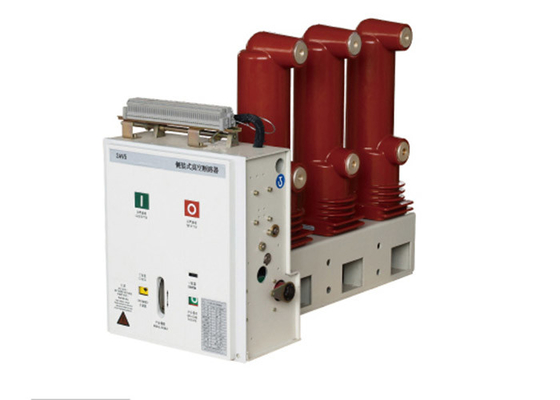

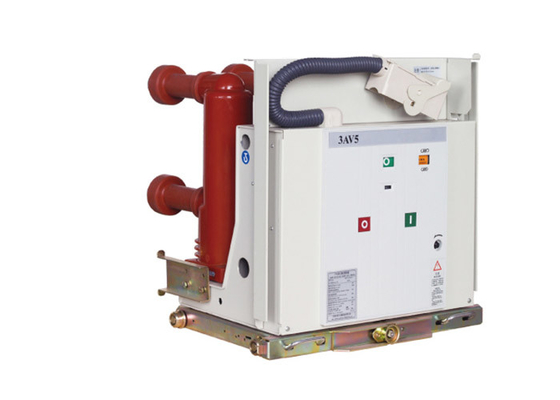

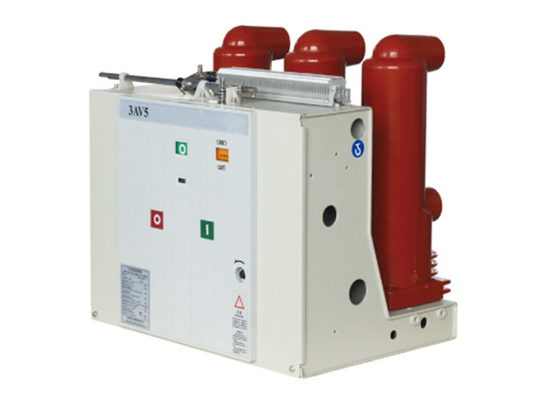

Reihe des Leistungsschalters 3AV5 ist die Innenhochspannungsschaltanlage, die für Nennspannung 12 KV, Frequenz 50-Hz-Dreiphasenstromnetz, wie Schutz und Steuergeräte, mit hoher Zuverlässigkeit, einfacher Operation, einfacher Wartung und anderen Eigenschaften passend ist. Der Leistungsschalter kann für mittler-artige Schaltanlage und örtlich festgelegte Schaltanlagen- sowie ölfreieumwandlung verwendet werden. Wegen der speziellen Vorteile des Vakuumleistungsschalters, ist- es zu der häufigen Operation besonders passend, die Nennstrom erfordern, oder zu vielen Malen, den Kurzschlussstrom zu brechen. Der Leistungsschalter des Vakuum 3AV5 hat drei Installationsmodi: reparierte Art, Extraktionsart und Seite brachten an. Für spezielle Anforderungen treten Sie bitte mit dem Hersteller in Verbindung.
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50~60 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (an 40KA) |
||||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein
|
630/400 (40KA 800/400) | ||||
| Bewerteter Kurzschlussabschaltstrom DC-Flussprozentsatz | ≤35% | ||||
| Öffnende Zeit (Nennspannung) | Frau | 20-50 | |||
| Feierabend (Nennspannung) | Frau | 30-70 | |||
| Mechanische Lebensdauer | Zeiten | 20000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 50 (40KA 30) | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Nennleistung des Energiespeichermotors | w | 80 | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 3.5±1 | |||
| Kontaktprellenzeit | Frau | ≤2 (40KA ≤3) | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Durchschnittliche schließend Geschwindigkeit *1 | m/s | 0.9-1.3 | |||
| Durchschnittliches schließendes speed*2 | m/s | 0.4-0.8 | |||
| Hauptstromkreiswiderstand | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (über 2500A) |
|||
