Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: 3AV5-12/1250-31.5
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Plywooden-Paket
Lieferzeit: 20 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Modell: |
3AV5-12/1250-31.5 |
Ausschaltvermögen: |
31.5KA |
Nennspannung: |
12KV |
Nennstrom: |
1250A |
Mechanische Lebensdauer: |
10000mal |
Motorspannung: |
DC/AC 110V 220V |
Arten: |
zurücknehmbar, stationär, seiten-angebracht |
Garantie: |
1-jährig |
Modell: |
3AV5-12/1250-31.5 |
Ausschaltvermögen: |
31.5KA |
Nennspannung: |
12KV |
Nennstrom: |
1250A |
Mechanische Lebensdauer: |
10000mal |
Motorspannung: |
DC/AC 110V 220V |
Arten: |
zurücknehmbar, stationär, seiten-angebracht |
Garantie: |
1-jährig |

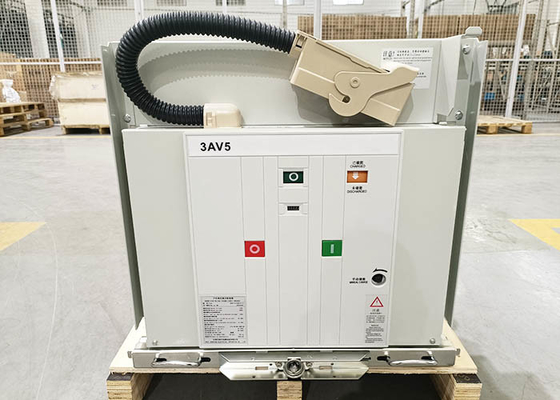

Reihe 3AV5 ist- Innen-Wechselstromhochspannungsvakuumleistungsschalter eine zugeschaltete Innenausrüstung mit Dreiphasen-Wechselstrom 50HZ und Nennspannung 12KV. Es gibt drei Arten, zurücknehmbare Art, stationäre Art und seiten-angebrachte Art.

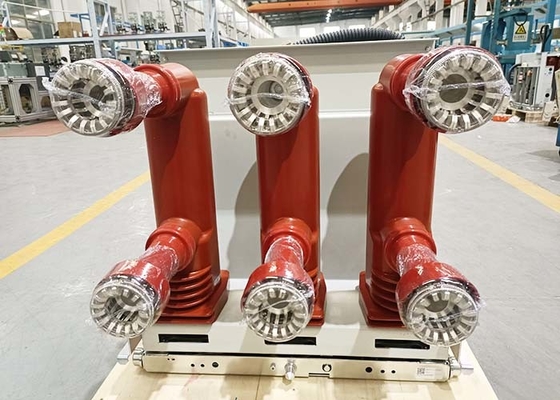

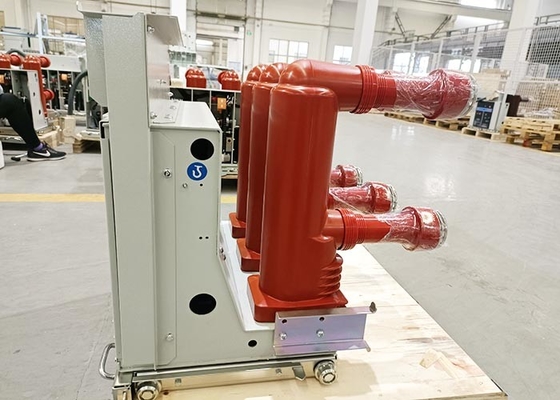

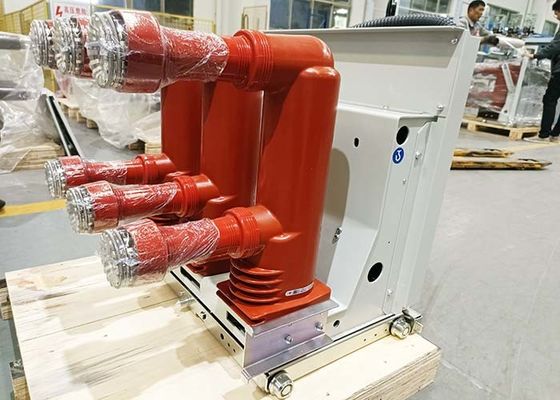

Nimmt Innenhochspannungsleistungsschalter des vakuum 3AV5-12 feste versiegelnde Isolierungstechnologie von ABB und von SIEMENS an. Der Vakuumbogen, der Kammer auslöschen und andere Teile des Primärkreises werden mit Epoxidharzmaterial versiegelt, um hohe Isolierung und hohen Pfosten der mechanischen Festigkeit zu bilden, der den Einfluss der rauen Betriebsumgebung auf die Außenisolierung des Primärkreises vermeidet und komplettes wartungsfreies verwirklicht. Optimierter Frühlingsoperationsmechanismus, einfache Struktur, stabile Leistung, für die industriellen und Bergbauunternehmen, die Kraftwerke und die Nebenstellen als Elektrogerätesteuerung und -schutz und passendes für häufige Operationsplätze.
3AV5 Art Seite angebrachter Vakuumleistungsschalter nimmt den Festeinbau an, hauptsächlich benutzt für örtlich festgelegte Schaltanlage, wie Ringnetzkabinett, kastenähnliche Nebenstelle oder verschiedenes nichtstandardisiertes Stromnetz. Die Hauptschleife nimmt festen versiegelnden Pfosten, miniaturisiertes Operationsgremium an und spart Raum im Kabinett.
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50~60 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (an 40KA) |
||||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein
|
630/400 (40KA 800/400) | ||||
| Bewerteter Kurzschlussabschaltstrom DC-Flussprozentsatz | ≤35% | ||||
| Öffnende Zeit (Nennspannung) | Frau | 20-50 | |||
| Feierabend (Nennspannung) | Frau | 30-70 | |||
| Mechanische Lebensdauer | Zeiten | 20000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 50 (40KA 30) | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Nennleistung des Energiespeichermotors | w | 80 | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 3.5±1 | |||
| Kontaktprellenzeit | Frau | ≤2 (40KA ≤3) | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Durchschnittliche schließend Geschwindigkeit *1 | m/s | 0.9-1.3 | |||
| Durchschnittliches schließendes speed*2 | m/s | 0.4-0.8 | |||
| Hauptstromkreiswiderstand | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (über 2500A) |
|||
