Hydrauliköl-Zylinder-automatisches Schweißens-Ausrüstungs-Umfangsnahtschweißungs-Maschine

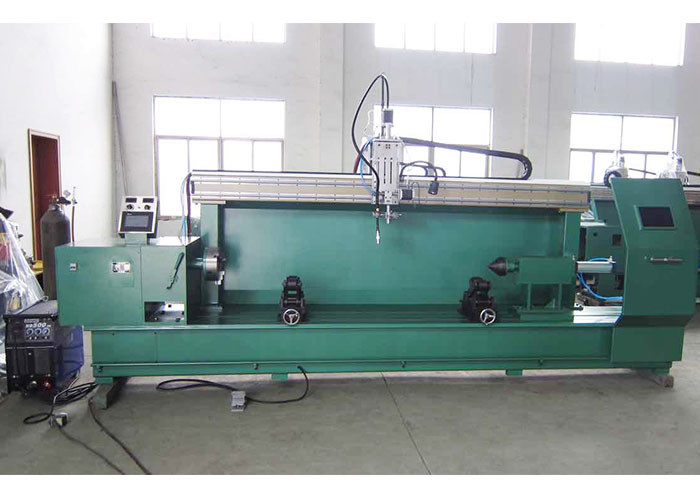

Automatischer Hydrauliköl-Zylinder-horizontale Umfangsnahtschweißungs-Maschine

Werkstückanforderungen:

1) Schweißensgegenstand: Schweißen des Zylinders und des Zylinderbodens V, der U-förmigen Schweißens-, Zylinder- und Flanschleistenschweißung;

2) Materialien: Stahlrohr St. 52 gebacken und Schaft-Stahl SAE 1045;

3) Zylinderdurchmesser: ¢40~¢450 Millimeter;

4) Die Länge des Werkstückes: 100 | 3000mm;

5) Die Stärke des Zylinders: 5 | 50 Millimeter.

Ausrüstungsüberblick:

Grundanforderungen:

1) Er stellt das Schweißen des V-förmigen Schweißens des Zylinders und der Unterseite des Zylinders und die Leistenschweißung zwischen dem Zylinder und dem Flansch zufrieden;

2) Das spezielle Schweißgerät nimmt den Modus der Werkstückrotations- und -schweißensgewehrfestlegung an; der Brennschneider wird mit Mikroanpassungsmechanismus und Justierkörper des Zweiachsenwinkels ausgerüstet, die verschiedene Schweißenswinkel justieren können; das Brennschneideranheben wird durch Motor, die Tretenmotorantriebe das Schweißensgewehr gesteuert, um zu schwingen; das Reitstockbelagsgerät nimmt Luftdrucksteuerung an. Die Mechanik benutzt Klammernhalter mit drei Greifern. Das Gerät kann automatisch, manuell und halbautomatisch betrieben werden;

3) Die Ausrüstung nimmt Kontrollsystem des programmierbaren Prüfers (PLC) an, um automatische Prozessproduktion zu verwirklichen.

Hauptmerkmale:

1) Schweißverfahren: CO2-Schweißen wird angenommen, wird das Werkstück gedreht, und der Brennschneider wird und mehrschichtiges Schweißen oszilliert.

2) Schweißensenergie: Schweißensstromversorgung unter Verwendung des Gases schirmte Schweißgerät plus Drahtzufuhr ab.

3) Schweißenspositionsanforderungen: festklemmende Waagerechte, Operation.

4) Spezielle Maschinenstruktur: Das Schweißgerätwerkzeug wird vom Kohlenstoffstahl hergestellt, der fest und stabil ist. Aktiver Mechanismus- und Druckreitstock werden an beiden Enden des Gerätes eingestellt. Der Kopf ist örtlich festgelegt und der Reitstock ist justierbar.

5) Aktive Mechanik: Die Werkstückrotation wird durch das variable Frequenzbewegungs- + -reduzierer- + -kieferfestklemmen gefahren. Die Bewegung ist stabile und stepless Geschwindigkeitsregelung; der ganze Reitstock wird durch Schienen geführt (zuvorkommende Werkstücke von verschiedenen Längen).

6) Reitstock: Die Spitze des festen Teils nimmt die Luftdruckspitze an.

7) Beweglicher Mechanismus des Brennschneiders: Nimmt Luftdruck an, das Fackelanheben zu steuern. Der Brennschneider, der durch Motor schwingt, hat den automatischen anhebenden Abstand zwischen Schichten. Die Größe des linken und rechten Schwingens des Brennschneiders kann justiert werden, der entsprechend dem Bedarf der Produktion eingestellt werden kann.

8) Klammermechanismus: Wenn der Durchmesser des Werkstückes unterschiedlich ist, indem er die Eröffnung des Rollenrahmens justiert, ist die Mitte mit der Mitte der Rotation noch in Einklang.

9) Schützende Tür und Kofferaufbau: bewegliche Schiebetür wird in der Front zur Verfügung gestellt, ausgerüstet mit dem schweißenden Schutzglas für das Beobachten von Schweißenszustand und das Verhindern Bogenschutzstrahlungs- und -c$schweißenspritzenschaden des menschlichen Körpers, integriert mit der Tür, die schönen Gerätblicke.

10) Luftdruckkontrollsystem: teleskopische die Spitzenspitze, Systemdesign wird mit nationalen Standards zusammengebracht.

11) Elektrisches Kontrollsystem: Der programmierbare Prüfer (PLC) wird als das Hauptsteuergerät und der Ertragpunkt wird geschützt durch das Zwischenrelais benutzt. Der chinesische AnzeigenTouch Screen wird als Parameteranpassungs-Dialogschnittstelle benutzt. Der Touch Screen kann die Schweißensspannung und den Strom jeder Schicht einstellen. Stellen Sie die Schweißensgeschwindigkeit und Schwingengeschwindigkeit jeder Schicht, mit anhebenden Funktions-, manuellen und automatischenfunktionen der automatischen Fackel ein.

12) Die Anpassung der vollen digitalen Schweißensspezifikation kann verwirklicht werden auf der Konsole, die Einstellung kann eingeführt werden, die Schweißensgeschwindigkeit kann steplessly justiert werden, die Ziffernanzeige, die Voreinstellung der Anzahl von Schweißensringen.

13) Gründen Sie separat elektrische Schaltschränke und Operationskästen, Gebrauchsstandardkabelbehälterketten, um Kabel zu nehmen, Luftrohre, ETC….

14) Schutzgerät: wenn die Ausrüstung anormal ist, bleibt die des Gerätes Halt automatisch und stationär, und der Anruf wird wieder aufgenommen.

15) Ausrüstungsfarbe: die Farbe ist blau, apfelgrün oder die Farbe, die vom Benutzer spezifiziert wird (die Nutzerbedarfe, eine Standardfarbkarte zur Verfügung zu stellen).

Hauptkonfiguration:

Fotos des Schweißenswerkstückes:
