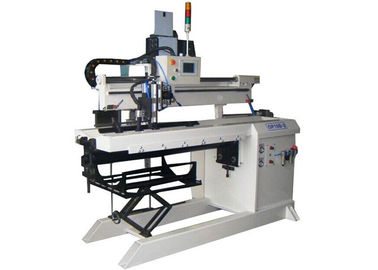

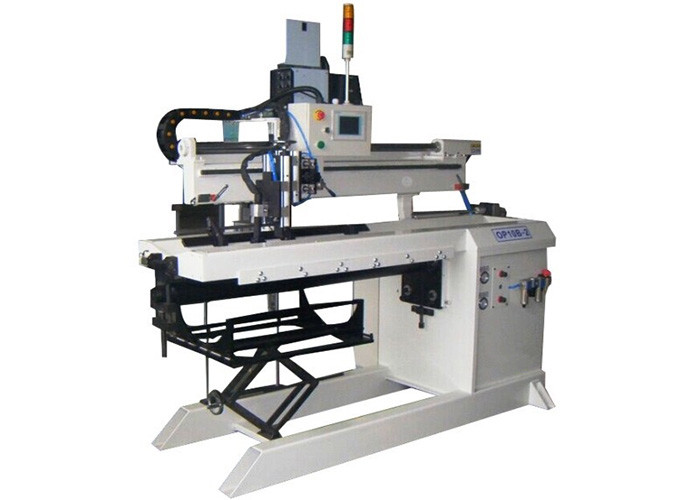

PLC steuern MIG-Selbstschweißgerät, automatisches Schweißgerät des Rohr-380V

Lonitudinal-Nahtschweißungs-Maschine

•  Automatische Längsnaht-Schweißer-Reihen werden hauptsächlich für das Schweißen der Längsnaht der Feinbleche verwendet.

•  Es nimmt freitragende Art an und es wird hauptsächlich aus Rahmen, Finger-artiger Spanneinheit, Wassererkühlungsdorn, Laufkatze, Kreuzungsschieber, Drahtzufuhr und Fackelhalter verfasst.

•  Finger-artige Spanneinheit besitzt speziellen Stoß von der Luftzelle, wird Druck der Luftzelle zwischen 0 zu 7kg/cm2 und dem Abstand von zwei Banken von Fingern zwischen 5 bis 20mm justiert, zum der verschiedenen Schweißensnahtbreite zufriedenzustellen; Der Wassererkühlungsdorn ist der den Durchmesser und die Länge Werkstücke übereinstimmend, um die Stärke sicherzustellen entworfen.

•  Die Spitze des Dorns ist eingefügter Wassererkühlungseinsatz mit Nut für das Kühlkörperabkühlen. Sie ist in der Dornhöhe justierbar, verschiedene materielle Stärken zu behandeln. Strahl wird mit Reisewagen, der gerade durch Bahn und Antriebseinheit bewegt wird, variable Geschwindigkeit gepasst.

Einleitung:

1. Das Werkstückfestklemmen nimmt pneumatische Kompressionsgeräte mit Schlüsseln, zerteilt ausgeglichene Kraft, kleine Deformation des Werkstückes an.

2. Treffen Sie in der hochwertigen, verzerrungsarmen linearen Nahtschweißung zu. Wie: chemischer Behälter des Erdöls, Solarwarmwasserbereiter, elektrische Warmwasserbereiter, Rohrherstellung und Automobilindustrien mechanisierten Schweißen.

3. Mit PLC-Steuerung, DC-Motorantrieben, stepless Geschwindigkeitsregelung, Kontrollsystem des automatischen Schweißens und Oszillation mit einem linearen Gerät für optionales.

4. Mit unterschiedlichem Schutzring und -nut in der Linie auf der Rückseite der Schweißensnaht, kann Schweißen Durchdringen 100% sein, und dieses ein Seitenschweißen mit Rückbildung sicherstellen.

5. Schweißerstückstärke ist 0,4 | 8mm, Geschwindigkeit schweißend ist 0,2 | 2.2m/min.

Automatisches Längsnahtschweißungssystem kann unterschiedliches Schweißverfahren, wie Schweißen verwenden; gasen Sie abgeschirmtes Schweißen, Plasmaschweißen, etc.

Technische Parameter:

Anwendung:

Das Gerät kann auf vielen Gebieten für Längsnahtschweißung wie Luftfahrt, Raumfahrzeug, dünnwandiger Druckbehälter, Autoteile, medizinische Ausrüstung, Gebäudedekoration, Haushaltsgeräte, Nahrungsmittelmaschinerie Fertigungsindustrie weit verbreitet sein.

1) Pneumatisches hoch- und runterrücken des Brennschneiders, das Werkstück ist örtlich festgelegt, Naht ist flach.

2) Die Werkstücke, die durch die pneumatischen Schlüssel, Schweißensstellung in Position bringen und zentrieren durch pneumatisches und drücken, können nicht ausgleichen.

3) Brennschneider kann auf und ab sein, link und recht, vorwärts und rückwärts und der justierte Winkel, um die Schweißensbedingungen zu erfüllen.

4) Die Steuerung der ganzen Maschine ist PLC, Frequenz-Geschwindigkeitsregelung Wechselstroms variable, sicherstellt die euqipment Zuverlässigkeit.

5) Addierter kupferner Schutzträgerbügel, stellt die Rückseitenformung sicher.

6) Schweißensform kann eingestellt werden, Speicherung und Übertragung. Durch die Mensch-Maschine Schnittstelle kann den Parameter- und Zustandsübergang leicht ändern.

Werkstück-Fotos:
