Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: CTL-5X1250
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Plywooden-Kasten
Lieferzeit: 40 Tage
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 100 Sets pro Monat
Spannung: |
380V, 3PH, 50HZ oder customerized |
Material: |
Flussstahl Q235 oder Q345 |
Leistung: |
Akku |
Belastbarkeit: |
200 Tonne |
Nutzung: |
Schweißen des hellen Pfostens |
Control-Modus: |
Drucktastensteuerung, Wireless remold |
Spannung: |
380V, 3PH, 50HZ oder customerized |
Material: |
Flussstahl Q235 oder Q345 |
Leistung: |
Akku |
Belastbarkeit: |
200 Tonne |
Nutzung: |
Schweißen des hellen Pfostens |
Control-Modus: |
Drucktastensteuerung, Wireless remold |

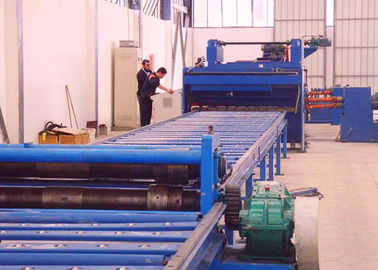

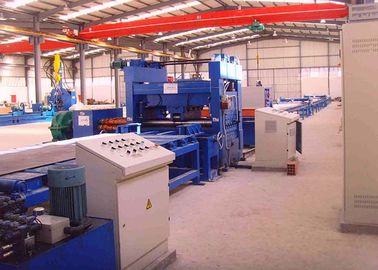

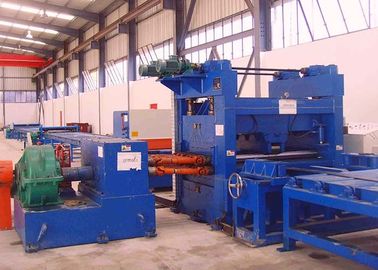

Schneiden Sie zur Längen-Linie für hellen Polen
Anwendung:
Sie ist für das materielle Abwickelen des hellen Pfostens, das Planieren, den Schnitt, das Kratzenrandaufschlitzen und aufschlitzenden Prozess der Verjüngung, um eine kleine Seitenbreite zu erhalten, eine große Seitenbreitenstahlplatte.
Diese Linie wird für rostfreie Spule mit verschiedenen Spezifikationen, durch Abwickelen-planierenausschnitt zu flach gedrückten Platten als erforderliche Länge benutzt.
Diese Linie ist im Plan, einfache Operation, hohe Stufe der Automatisierung angemessen, die könnte, alle Arten rostfreie Spule, farbige Spule, Aluminiumspule verarbeitend, Spule oder gemalte Spule zu galvanisieren. Diese Linie trifft breit in der Metallplattenverarbeitungsindustrie, wie Auto, Behälter, Haushaltsgerät, Verpackung, Baumaterial, etc. zu.
Diese Linie wird aus Spulenauto, doppeltes Haupt-uncoiler, hydraulisches Drücken u. Führen, der Schaufelkopf, Klemmgerät, Planierer, Servolängenmessgerätgerät, pneumatische cluth Schere, Bügelförderer, pneumatischer Stapler verfasst und entlädt Auto, Stromsystem, etc. sowie rollaway Nest, Steuerungsgerät, etc.
Technischer Parameter und verfasste (sentence Geräte:
| Stärke des Materials | 2mm-5.0mm für warm gewalzten Flussstahl Q235A |
| Breite des Materials |
800-1250mm |
| Gewicht der Stahlspule |
Maximale 15 Tonnen |
| Innerer Durchmesser der Stahlspule |
Φ500mm-Φ750mm |
|
Planieren von Geschwindigkeit |
5- 15m/min |
|
Zahl des Planierens von Rollen |
13 |
|
Planieren des Rollendurchmessers |
130mm |
|
Längenstrecke für Skala |
2000~12000mm Übereinstimmungsrequirments. |
|
Toleranz der Schneidlänge |
±15mm (Basis auf 8m Längenplatte) |
|
Hauptplanierenleistungsstärke |
37kw (Summe über 65KW) |
|
Breitenbereich für Maschine |
ungefähr 7000mm |
Ausrüstung schließt ein:
1. Stahlbespulungstransportwagenauto:
Auf und ab: Hydraulisch
Horizontales Bewegen: motorisiert
Max.loading-Gewicht: 15Tons

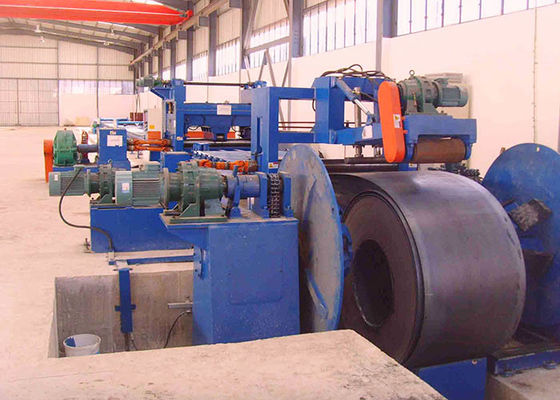

2. Hydraulische doppel-köpfige Regenschirmart decoiler:
Einschließen: Motorisiert zahlen Sie sich, Motor, Reduzierer aus,
Das Kettensystem nimmt die Verschiebung, um sich zu drehen. Die Rotationsrichtung kann rechtsläufig und unclockwise sein.
Öffnen Sie sich und schließen Sie: Hydraulisch
Max.loading-Gewicht: 15Tons
3. Hydraulisches führen-Drücken, Schaufel-köpfiges, Klemm- und Fütterungsgerät:
Es ist für das Nehmen des Kopfes der Stahlspule zu Fütterungseinheit, hydraulisches hohes und drückt, um die Stahlspule lose zu vermeiden.
Die zwei Rotation der Rollen zieht das Material zum Rand ein, der Einheit aufschlitzt. Der hohen Rolle auf und ab: hydraulisch
4. Mittlerer Rollenweise Worktable: 4M
Einheit 5.Leveling: (zwei gelegte Art),
Einschließen: justierbarer Motor der Geschwindigkeit, Reduzierer, Getriebe.
Die Planierenrolle sind Abkommen mit Wärmebehandlungen, 40Cr. HRC48
Auf und ab Rollensumme 13. (einschließlich 1 Paar der Klemmrolle)
Der hohen Rollenbasis auf und ab Bewegung angetrieben durch den Motor durch Wurmsystem.
Sie ist mit messender Einheit der Länge:
Drehte den Kodierer schickt das Länge siginal zum Kontrollsystem und steuert die bestimmte Länge.
6. Schneidemaschine:
Einschließen: Hydraulische Schwingenstrahlnschere Q12Y-6*2000.
7. Zweiseitige aufschlitzende Einheit.
Sie ist für das Aufschlitzen des Kratzenrandes der warm gewalzten Stahlplatte, um die genaue Breite für hellen Pfosten zu erhalten.
Sie ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung der gerade Ausschnitt. Durch Änderung bedecken die Position des aufschlitzenden Blattes, zum unterschiedlicher Größe Franc der unterschiedlichen Breite des hellen Pfostens zu erhalten.
Einschließen:
Auflagetisch mit der Schiene
Festklemmen des Blatttransportwagens, Einteiler
Doppelte Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.
8. Verjüngung, die Einheit aufschlitzt
Die Verjüngungstrennsäge ist auf dem scherenden Prinzip des Rollens niedrig, das Stahlblech zu schneiden. Es gibt einen Transportwagen in der Front der aufschlitzenden Einheit. Es ist zur Steuerung die Verjüngung, die Grad schneidet. Durch Änderung die Position des Stoppers auf dem Transportwagen, zum der aufschlitzenden Rate der Verjüngung zu steuern.
Einschließen:
Auflagetisch mit der Schiene
Festklemmen des Blatttransportwagens, Einteiler
Einzelne Blattart Rand, der Einheit mit Motor und Getriebe aufschlitzt.
9. Ballart Stütztabelle 12 m für fertiges Verjüngungsblatt
10. Elektrisches System:
Zentrale Steuertabelle.
PLC, Wechselstrom-Fahrerinverter haben die Eigenschaft der schnellen Antwort und der guten Tätigkeit, die die messende Genauigkeit und die Fahrgeschwindigkeit effektiv steuern kann.
16. Hydrauliksystem:
Hydraulische Kraft 25L/min
Einschließen: hydraulische Station, Ventile, Öltank, Gelenk, weiches Rohr, hartes Rohr und so weiter.
