| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | CNC-3000 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | 1 x 20' GP |
| Lieferzeit: | 40 Tage |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Cnc-System: | Hypertherm, Fangling, etc. | Plasmaquelle: | Hypertherm, Sieger, etc. |
|---|---|---|---|
| Höhenprüfer: | Hongyuda, Hypertherm, etc. | Verschachtelungs-Software: | FastCAM, InteGNPS, etc. |
| Ausschnittmodus: | Plasma/Gas | Motor: | Panasonic |
| Reducer: | Shimpo, Neugart | ||
| Markieren: | CNC-Zerspanung-Maschine,Cnc-Stahl-Schneidemaschine |
||

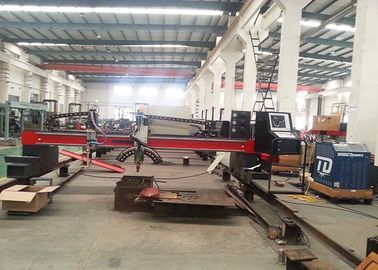

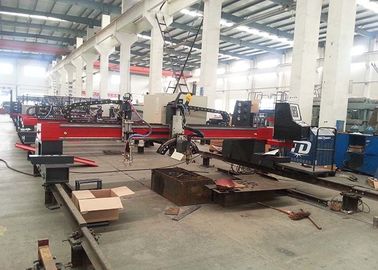

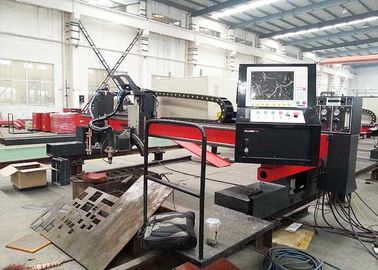

Doppelseiten-Antriebs-Modus-Panasonic CNC-Plasma-Gas-Platten-Schneider mit Plasma-Schrägflächen-Ausschnitt
Abschrägungsschneidemaschine CNC-Rotation wird von unserer Firma entworfen, um den Bedarf der Entwicklung des Schiffsbaus zu erfüllen. Drehfackel nimmt die Struktur der Rotation plus Ablenkung das heißt, transversale Richtung rotate+45, Längsrichtung deflect+45 an. Das Mittel des Rotations- und Ablenkungsgrads kann den geometrischen unbeweglichen und veränderbaren abgeschrägten Ausschnitt der Kurve erzielen. Der Ausgangspunkt der transversalen Rotation und der Längsablenkung sind das Werkstück, das Punkt schneidet. Diese Struktur schützt nicht nur sich vor behindern vom Plasmakabel und -trachea aber können den Schnitt des Punktes und des Ablenkungspunktes auch überschneiden damit, nicht zu die Ablenkung des Schnittgrads zu führen. Es gibt Anfangsausrichtung und Kollisionsschutz auf der Schneidbrennerbasis auf diese Art die sicherere Plasmaschneidenfackelarbeit.
Eigenschaften:
1. nehmen Antriebsseite und Traversen Hohlträgerschweißensstruktur, deren Druck entlastet worden ist, es kennzeichnet Kompaktbauweise, Leichtgewichtler, gute Starrheit, kleine Deformation und künstlerischen Auftritt an.
2. Das Fahren des Hauptlängsendenstrahls und das Bewegen der Querfackel nimmt Servofahrer und Motor Japans Panasonic an, der Reduzierer Japans SHIMPO durch Gestell-undzahntriebgetriebe fährt.
3. Die Seite des Antriebsseitestrahls ausgerüstet mit horizontalen leitenden Rädern, die die leitende Radpresse herstellen können, fest mit der Eisenbahn zu befördern, indem sie seine Exzenterwelle deshalb die Stabilität und die Genauigkeit während des Ganzbewegens justieren, kann sicherlich sein.
4. Alle Längsführungsschienen sind machten durch Bahn der hohen Intensität, haben die ganze Kontaktfläche der Bahn Präzisionsbearbeitung und genaue reibende Gestelle sind außerhalb der Führerweise installiert.
5. Die Längsführungsschienen werden durch Schutzträgerbrett und -Verbindungsmuffe der drückenden Platte fest gemacht, die die Längsgradlinigkeit und den Parallelismus der Schiene sicherstellen können.
6. Automatischer Anzünder und Höhenprüfer der Fackel können entsprechend der Anforderung des Kunden, mit bequemer Bedienung gewählt werden.
Technische Parameter:
| Modell | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| Effektive Schnitthöhe (Millimeter) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| Spurbreite (Millimeter) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Effektive Schneidlänge (M) | 2m weniger als Streckenlänge | ||||||
| Ausschnitt-Stärke (Millimeter) | Flamme: 5-120 (maximale 300mm) Plasma: 1-80 (hängt von der Energie des Plasmas ab). | ||||||
| Grundlegende Komponenten | |||||||
| Ausschnitt-Modus | Plasma und Sauerstoff-Brennstoff/Flamme | ||||||
| Fahren Sie Modus | Servomotor, Doppel-Side | ||||||
| Schneidbrenner-Zahl | Kundenbezogenheit | ||||||
| Antriebsmotor | Panasonic/Yaskawa | ||||||
| Cnc-Prüfer | Pro der Mikro-RAND, UMRANDEN Pro, KP, Burney, ESAB | ||||||
| Verfügbare Plasma-Energie | Hypertherm, Kjellberg, thermische Dynamik, ESAB | ||||||
| Programmierungs-Software | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM-Fachmann | ||||||
| Energiespannung | 3×380V±10% 50Hz/entsprechend der örtlichen Gegebenheit des Benutzers | ||||||
| Operationssprache | Multi Sprache, grundlegend: Englisch | ||||||
Maschinen-Details:
 |
Maschinenkörperstruktur 3. Doppelter Antrieb nimmt symmetrische Struktur an. |
|
Getriebe1. Die Zahnstange, die Bewegungen ohne Verpflichtungsabstand fährt, stellen das Maschinenlaufen glatt an der hohen Geschwindigkeit sicher;2. Getriebe: NÄHEN Sie, die mit hohem Ausschuss lärmarme Drehung. |
|
Fahren Sie Modell Japan Wechselstrom-Servomotor oder Schrittmotor Bi-Side Fahren. Japan-shimpo Reduzierer oder deutsches Technologieplanetengetriebe. |
|
Führungsschiene Prozessmodus: Schleifer der hohen Präzision; Längsgestellgenauigkeit: Grad 7; Einheitslänge: 1.0M oder 2.0M. |
|
Cnc-System1. 10,4 Zoll LCD-Anzeige; Shanghai oder amerikanisches Marke CNC-System ist optional |
