| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | VS1-24KV |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Plywooden-Paket |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Modell: | VS1 (ZN63A) - 24KV | Ausschaltvermögen: | 20, 25, 31.5KA |
|---|---|---|---|
| Nennspannung: | 24KV | Nennstrom: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Mechanische Lebensdauer: | 10000mal | Motorspannung: | DC/AC 110V 220V |
| Mechanismus: | Frühlings-Energie-Aufladung | Garantie: | 1-jährig |
| Markieren: | Vakuumleistungsschalter mit ausziehbarem,Leistungsschalter des Vakuum31.5ka,DC110V-Vakuumleistungsschalter |
||

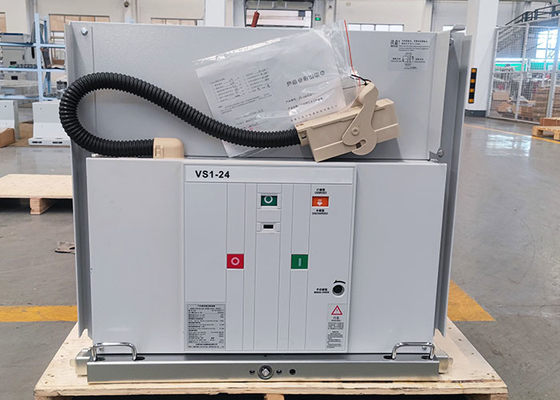

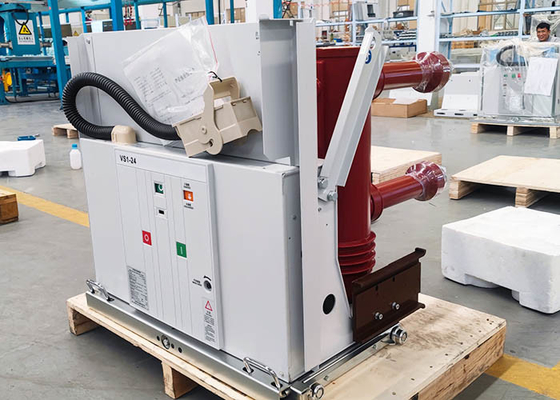

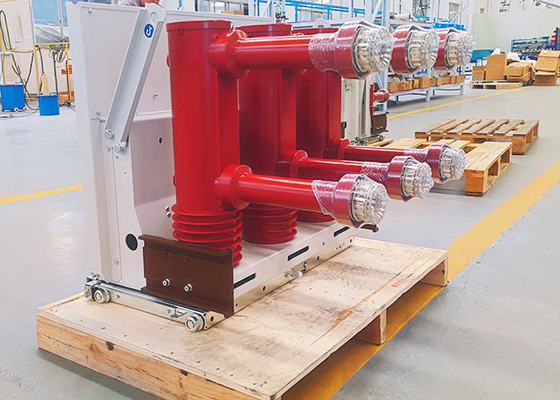

Reihe VS1-24 Innen- und Hochspannungsvakuumleistungsschalter im Freien ist- Dreiphasen-Wechselstrom 50Hz, Nennspannung des Gerätes 2KV. Für die industriellen und Bergbauunternehmen Kraftwerke und Nebenstellen als Elektrogerätesteuer- und -schutzzwecke und für häufige Operation des Platzes.
1. Die Hauptstromkreisschleife nimmt Verbundisolierung an.
2. Die Vakuumbogenrutsche wird durch erstklassige Hersteller produziert und wir können die fremde Vakuumbogenrutsche entsprechend den Anforderungen des Benutzers auch installieren.
3. Nennstrom: 630A~3150A. Bewerteter Kurzschlussabfallstrom: 20K~31.5KA.
4. Mechanische Ausdauer: 20.000mal.
5. Es hat den elektrischen Kapazitätsschaltungstest geführt und es gibt keine Neuzündung.
6. Es kann in der Hochebenenregion der Spannung 12KV und 4.500 Meter Höhe verwendet werden.
Technische Parameter:
| Einzelteile | Einheit | Datum | ||
| Nennspannung |
KV | 24 | ||
| Bewertete Antriebwiderstandsspannung | 125 | |||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 65 | |||
| Bewertete Frequenz | Hz | 50 | ||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 |
| Nennstrom | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | ||
| Bewertete Arbeitsfolge | Open-0.3S-Close öffnen 180S-Close sich öffnen | |||
| Bewertete Dauer des Kurzschlussstroms | S | 4 | ||
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein
| 400/400 | |||
| Öffnende Zeit (Nennspannung) | Frau | 20~50 | ||
| Feierabend (Nennspannung) | Frau | 35~70 | ||
| Mechanische Lebensdauer | Zeiten | 10000 | ||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 20 | ||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | ||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | ||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | ||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | ||
| Nennleistung des Energiespeichermotors | w | 70 | ||
| EnergieLagerzeit | s | ≤15S | ||
| Kontaktöffnungsabstand | Millimeter | 14±1 | ||
| Kontaktanschlag | Millimeter | 3.5±1 | ||
| Kontaktprellenzeit | Frau | ≤2 | ||
Dreiphasenöffnen und Schließen Uneinheitlichkeit | Frau | ≤2 | ||
| Durchschnittliche öffnende Geschwindigkeit (Front 8mm) | m/s | 1.4±0.2 | ||
| Durchschnittliche schließend Geschwindigkeit | m/s | 0.7±0.2 | ||
| Öffnender Kontaktrückstoßumfang | Frau | ≤2 | ||
| Hauptstromkreiswiderstand | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (über 2500A) | ||
