| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | ZN28G-12 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Plywooden-Paket |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Modell: | ZN28G-12 | Ausschaltvermögen: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Nennspannung: | 12KV | Nennstrom: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Mechanische Lebensdauer: | 10000mal | Motorspannung: | DC/AC 110V 220V |
| Mechanismus: | Frühlings-Energie-Aufladung | Garantie: | 1-jährig |
| Markieren: | Herauf zu Leistungsschalter des Vakuum4000a,Leistungsschalter des Vakuum50ka,hoher Abbruchfähigkeit Leistungsschalter |
||

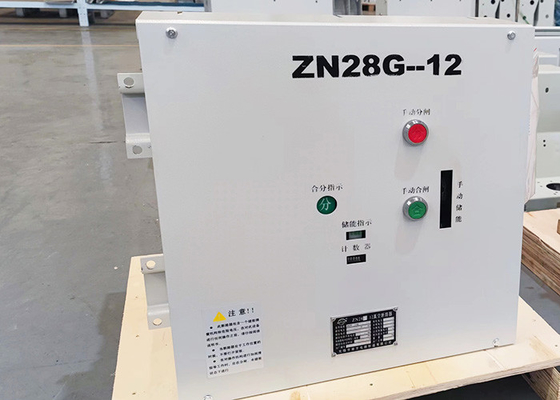

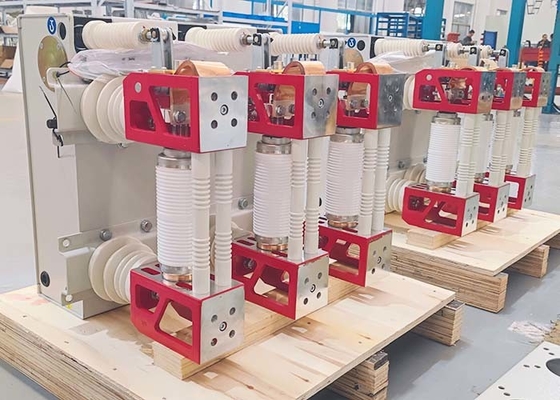

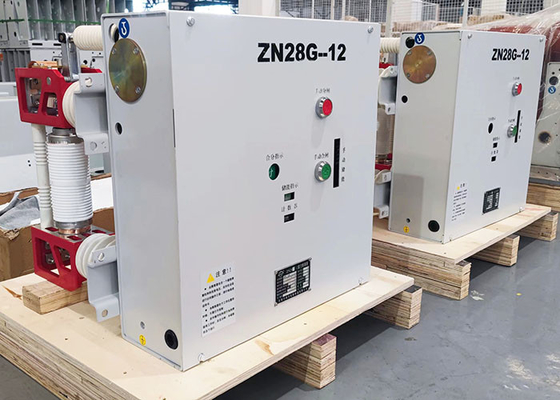

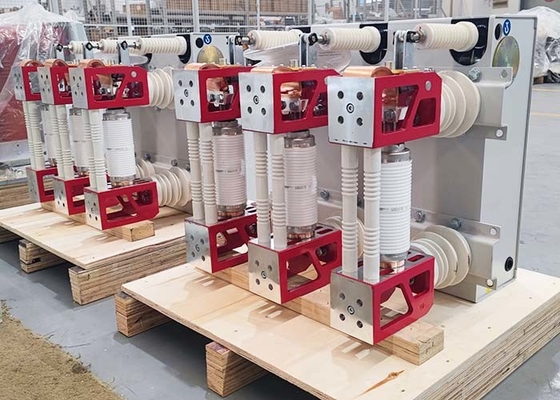

Ist- Innen-Hochspannungsleistungsschalter Wechselstroms ZN28G-12 vakuumeine zugeschaltete Innenausrüstung mit Dreiphasen-Wechselstrom 50HZ und Nennspannung 12KV.
Eigenschaften Leistungsschalters des Vakuum 12KV:
1. Die einfache Struktur, kleines und die Betätigungsvorrichtung ist die Frühlingsenergiespeicherart.
2. Es kann durch Wechselstrom oder DC-Stromversorgung bearbeitet werden.
3. Mittel complted Struktur-, kleine, lärmarme und einfacheisolierinstallation.
4. Keramische und Glasbogenrutschen, mit isolierender Leistung des Hochvakuums und spezieller Entwurf, hohe Abbruchfähigkeit, lange Ausdauer und keine explosive Gefahr.
5. Entsprechend den verschiedenen Anforderungen der Kunden passend für alle Arten Schaltanlage.
Einbauabmessung:
Montage:
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (an 40KA) |
||||
| Bewertete Dauer des Kurzschlussstroms | S | 4 | |||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein
|
630/400 | ||||
| Bewerteter Kurzschlussabschaltstrom DC-Flussprozentsatz | ≤35% | ||||
| Durchschnittliche schließend Geschwindigkeit | m/s | 0.6±0.2 | |||
| Durchschnittliche öffnende Geschwindigkeit | m/s | 1.2±0.3 | |||
| Öffnende Zeit | Frau | ≤60 | |||
| Feierabend | Frau | ≤80 | |||
| Mechanische Lebensdauer | Zeiten | 10000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 30 | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 4±1 | |||
| Kontaktprellenzeit | Frau | ≤2 | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Öffnender Kontaktrückstoßumfang | Frau | ≤3 | |||
| Hauptstromkreiswiderstand | Ω | ≤40 (≤25 an 40KA) | |||
