| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | VS1-12KV |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Plywooden-Paket |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Modell: | VS1 (ZN63A) - 12KV | Ausschaltvermögen: | 20, 25, 31,5, 40KA |
|---|---|---|---|
| Nennspannung: | 12KV | Nennstrom: | 630A, 1250A, 1600A, 2500A, 3150A, 4000A |
| Mechanische Lebensdauer: | 10000mal | Motorspannung: | DC/AC 110V 220V |
| Art: | Vakuum | Garantie: | 1-jährig |
| Markieren: | Elektrischer Leistungsschalter des Vakuumvs1,Elektrischer Leistungsschalter des Vakuum 12KV,Elektrischer Vakuumleistungsschalter 630A |
||

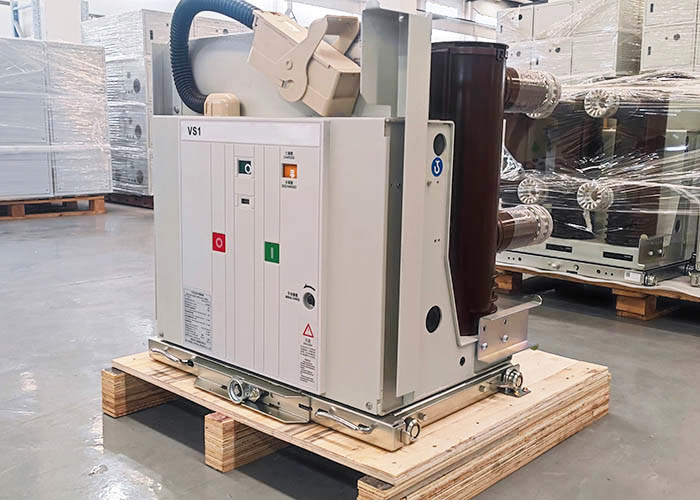

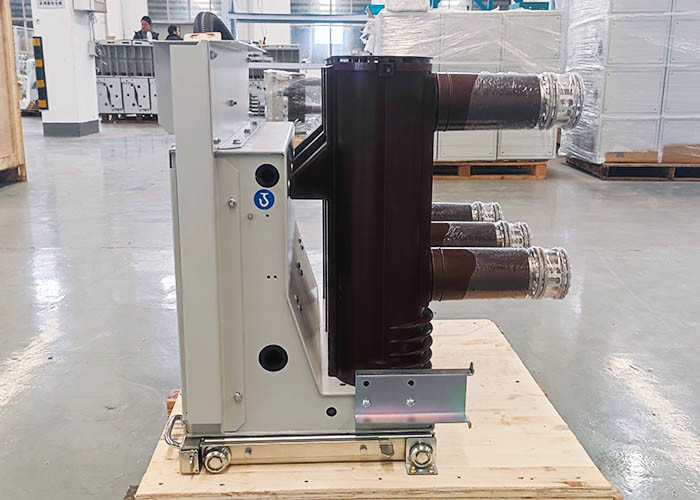

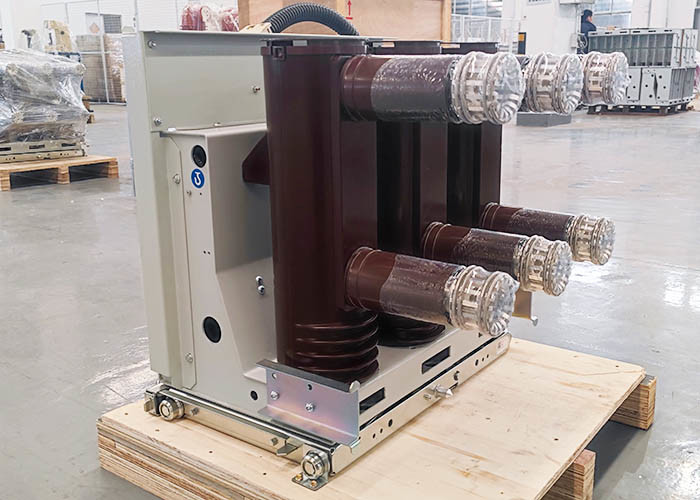

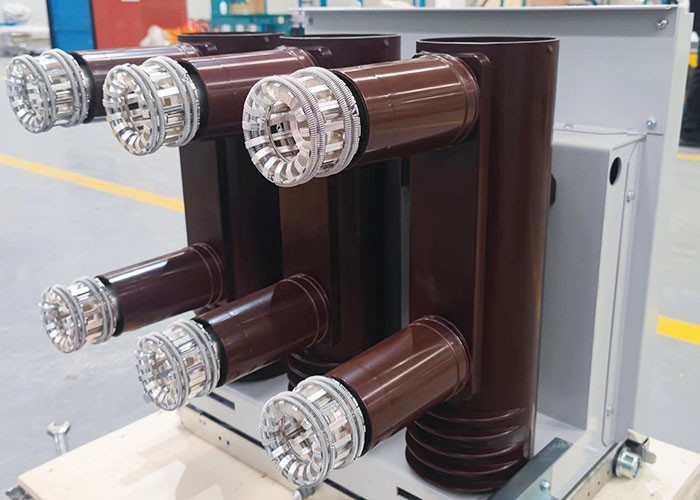

Art VS1 (ZN63A) Innenhochspannungsvakuumleistungsschalter ist- die Nennspannung 12KV, 24KV, Dreiphasen-Innenhochspannungsschaltanlage Wechselstroms 50HZ, ausgerüstet mit dem Motor ---- Frühlingsbetätigungsvorrichtung, kann elektrisches verwirklichen und manuelle Schaltung und das Schließen, können in die Handschaltanlage geladen werden, können mit der örtlich festgelegten Schaltanlage auch zusammengepaßt werden. Der örtlich festgelegte Leistungsschalter kann mit spezieller Verriegelung hinzugefügt werden, um den Bedarf von örtlich festgelegten Kabinetten wie XGN2 und GG1A zu erfüllen. Gleichzeitig Leistungsschalter kann des Vakuum 24KV auf Verteilersystem 12KV in den Hochebenenbereichen (bis 4000 Meter über Meeresspiegel) auch zugetroffen werden.
Hauptmerkmale VS1-12KV des Innenhochspannungsvakuumleistungsschalters:
1. Es ist für die Anpassung wegen des Vakuumleistungsschalters den, Entwurf der Funkenüberschlagskammer anzunehmen ist auf dem Oberleder, die Betätigungsvorrichtung ist auf dem Abstieg bequem.
2. Es nimmt die Struktur der Kombination der Luft und des organischen zusammengesetzten Isoliermaterials an.
3. Einfache Frühlingsbetätigungsvorrichtung, 10000 Betriebszeiten.
4. Glatte und gute selbstsichernde Leistung wegen des Führungschraubenantriebmechanismus.
Technische Parameter:
| Einzelteile | Einheit | Datum | |||
| Nennspannung |
KV |
12 | |||
| Bewertete Antriebwiderstandsspannung | 75 | ||||
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 42 | ||||
| Bewertete Frequenz | Hz | 50 | |||
| Bewerteter Kurzschlussabschaltstrom | KA | 20 | 25 | 31,5 | 40 |
| Nennstrom |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Bewerteter kurzzeitiger Widerstandsstrom | KA | 20 | 25 | 31,5 | 40 |
| Bewerteter erträglicher Höchststrom | 50 | 63 | 80 | 100 | |
| Bewerteter Kurzschluss machend gegenwärtig (Höchstwert) | 50 | 63 | 80 | 100 | |
| Sekundärstromkreisnetzfrequenz-Widerstandsspannung (1min) | V | 2000 | |||
| Bewertete Arbeitsfolge | O-0.3S-CO 180S-CO | ||||
| Bewertete Dauer des Kurzschlussstroms | S | 4 | |||
|
Bewertet sondern Sie aus,/Rücken an Rückenkapazitanzbankabschaltstrom Stellen Sie Abschaltstrom ein |
630/400 (40KA ist 800/400) | ||||
| Bewerteter Kondensatorbank Zustrom machend gegenwärtig | KA | 12,5 (Frequency≤1000Hz) | |||
| Öffnende Zeit (Nennspannung) | Frau | 20~50 | |||
| Feierabend (Nennspannung) | Frau | 35~70 | |||
| Mechanische Lebensdauer | Zeiten | 10000 | |||
| Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht | Zeiten | 50 (40KA ist 30) | |||
| Zulässige Abnutzung sammeln Stärke von beweglichen und statischen Kontakten an | Millimeter | 3 | |||
| Bewertete schließend Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Bewertete öffnende Funktionierenspannung | v | AC110/220 DC110/220 | |||
| Nennspannung des Energiespeichermotors | v | AC110/220 DC110/220 | |||
| Nennleistung des Energiespeichermotors | w | 70 | |||
| EnergieLagerzeit | s | ≤15S | |||
| Kontaktöffnungsabstand | Millimeter | 11±1 | |||
| Kontaktanschlag | Millimeter | 3.5±1 | |||
| Kontaktprellenzeit | Frau | ≤2 (40KA≤3) | |||
|
Dreiphasenöffnen und Schließen Uneinheitlichkeit |
Frau | ≤2 | |||
| Durchschnittliche öffnende Geschwindigkeit (Front 8mm) | m/s | 0.9~1.3 | |||
| Durchschnittliche schließend Geschwindigkeit | m/s | 0.5~0.8 (40KA ist 0.5~0.9) | |||
| Öffnender Kontaktrückstoßumfang | Frau | ≤3 | |||
| Hauptstromkreiswiderstand | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (über 2500A) |
|||
| Schließender Kontaktdruck | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
