| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | CNC4-1060P |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Furnierholzkasten |
| Lieferzeit: | 40 Tage |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Getriebeart: | Gestell und Gang | Cnc-System: | Shanghai Fangling |
|---|---|---|---|
| Bewegungsart: | Schritt-Bewegungseinzelner Antrieb | Ausschnitt-Modi: | Plasmaschneiden (mit Plasmagenerator) und Brennschneiden |
| Zahlen des Rohr-Anhängers: | 2 Stück | Flammen-Auto-Anzünder: | Optional |
| Garantie: | 1 Jahr | ||
| Markieren: | Rohrplasmaschneidenmaschine,Plasmarohrschneidemaschine |
||

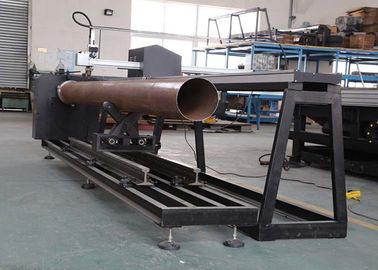

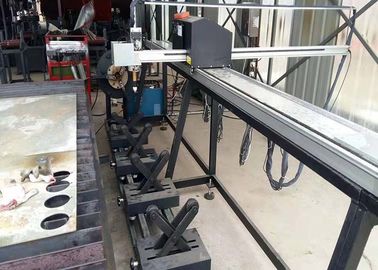

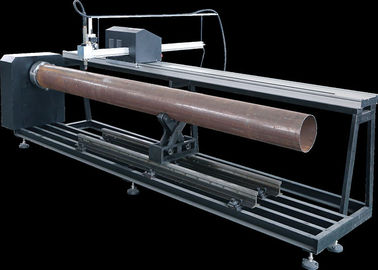

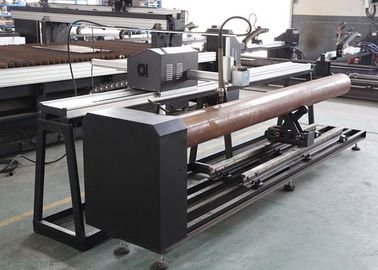

Plasma-Flammen-Rohr-Schneidemaschine 3 Achse CNC schneidene mit leistungsfähigem technischem Programm
Anweisungen:
1. Trifft hauptsächlich auf das Brennschneiden des schneidenen und Oberteils der verschiedenen Rohrsysteme zu.
2. Materialien des Arbeitsstückes: kohlenstoffarmer Stahl, (Aufmerksamkeit: Kupfernickelrohre und das Edelstahlrohr sollten Plasmaschneiden benutzen.
3. Kann Massenstahl (CNC-Flamme/Plasmaschneidenmaschine) schneiden und absoluten Flammen-/Plasmastahlausschnitt verwirklichen. Können schneidene Rohrschneidemaschinen CNC verschiedene Funktionen verwirklichen.
Achsen-Parameter:
| Achse | Verknüpfungs-Achse |
| X-Achse | Rotieren des Rohres |
| Y-Achse | Horizontale Achse |
| Z-Achse | Up-downachse |
Arbeitsbereich:
Temperatur: -5~40 ℃;
Feuchtigkeit: ≤90%;
Stromversorgung: 220V±10% 50Hz
Produkteigenschaften:
1) Standardversion kann nicht nur Brennschneiden und Plasmaschneiden, aber kann Rohr und Stahlplatte auch schneiden.
2) Unter Verwendung Wechselstroms schritt-Motorantriebtechnologie mit 3 Phasen erhalten Hochspannungs, die Motoren mehr Energie aber das weniger nosiy.
3) Kann interessanten Gussfehlerausschnitt in den verschiedenen Richtungen und in den verschiedenen Durchmessern machen.
4) Kann Schrägschnitt des Rohres schneiden.
5) Rohrendesockel kann das Schneiden der Niederlassung für Hauptrohr schneiden.
6) Können Quadrat und Schlitzöffnung und alle Formen auf dem Rohr schneiden.
7) Kann das Rohr abschneiden.
8) Kann das verbiegen Doppelenden für das Verbiegen des Rohres schneiden, nachdem es geschweißt hat.
Getriebe- und Ausschnittmodi:
Getriebe des CNC-Ausschnittstahls: Klemmenart Struktur
Ausschnittmodus: Plasmaschneiden
THC-Modus: Elektrische Bewegung
Hauptteile der Maschinen:
| NAME | QUANTITÄT |
| Kontrollsystem: | 1 Satz |
| Klemmen-Basis: | 1-teilig |
| Justierbarer Stahlrohrkörper: | 2 Sätze |
| Teile des Kopfes: | 1 Satz |
| Herauf Basis des Kopfes: | 1 Satz |
| Unten Basis des Kopfes: | 1 Satz |
| Bahn: | 6,5 m |
| Automatische Bogenhöhensteuerung: | 1 Satz |
| Einstellung des Zusammenstoßprüfens: | 1 Satz |
Hauptpräzisionsanforderungen:
Das Arbeitsstück sollte sich an die nationalen Standards anpassen. Die Positionierungspräzision der Nutzlänge: 0.2mm/2000mm; Positionierung der Präzision der Sammelschiene: ≤±0.5mm; Toleranz des Raumes zwischen Rohrköpfen: ≤±0.5 Millimeter.
1) Rotierende Antriebsbewegung
Ansteuersystem: Zusätzlicher Antrieb des PräzisionsGetriebes und des Gangs.
Rotierende Geschwindigkeit: 0.1-25 r/min
Wiederherstellungs-Präzision: ±0.3mm
2) Bewegungen der Fackellaufkatze
Ansteuersystem: Präzisions-Getriebe (inländisches gemacht); Getriebe des Gangs und der Bahn.
Effektiver Weg: Selben wie das L1
Präzision der Wiederherstellung: ±0.2mm
Arbeitsstücke:
Sicherheitsvorrichtungen:
Zusammenstoß-Prüfengerät und Begrenzungsschalter.
Grenzselbstsicherndes Gerät in der Software.
Notausschalter im Schaltkasten.
Paket:
