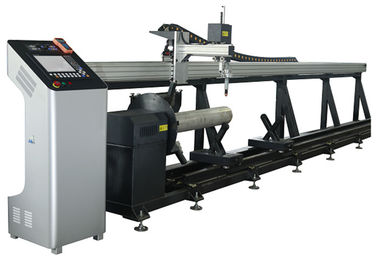

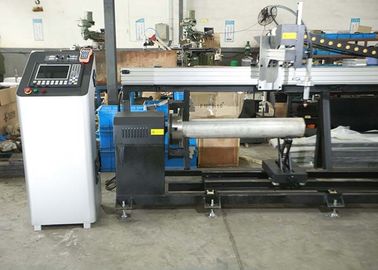

Achse CNC-Plasma-Flussstahl-Rohr-Schneidemaschine des Rohr-Meister2 mit Panasonic-Motor

Achse CNC-Plasma-Flussstahl-Rohr-Schneidemaschine des Rohr-Meister2 mit Panasonic-Motor

Produktdetails:

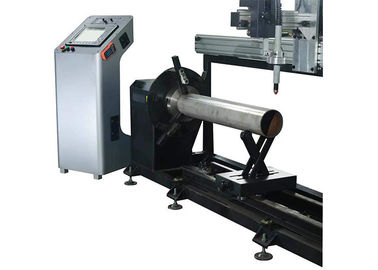

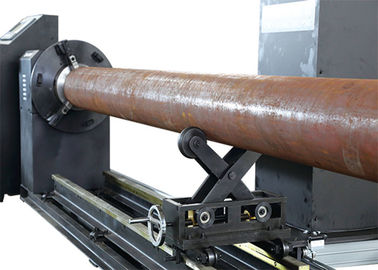

1) Es ist verwendeter Bockartentwurf, der zum Rohr parallel ist. Der Traktor mit dem anhebenden Werkzeug installiert auf den Bockstrahl. Die Rohrverlegenheit durch Klemmenkiefer und mit den beweglichen und justierbaren Rohranhängern die auf den Schienen und unter dem Rohr.

2) Beim Schnitt, steuert CNC-Kontrollsystem die Traktorbewegung und Rohr drehen sich, um das Rohr zu schneiden. Ganze Maschinenarbeitsstabilität und kann die verwendete Zeitdauer sein. Einfache Operation und hohe Leistungsfähigkeit.

3) Geeignete Arbeit für 50-500mm Durchmesser ohne abgeschrägten Ausschnitt leitet.

Maschinen-Daten:

Grundlegende Komponenten und Spezifikation:

Starker Strahl mit Wärmeableitung, mit Schweißung und nach der Entspannungsverarbeitung. Das vergewissern sich, dass der Strahl stark und zur Verzerrung hart ist.

1) x-Achsenschienen-Weisenlänge: 7000mm

2) Ansteuersystem x-Achse: FACKEL-LÄNGE, die ANORDNUNGSGEMÄSS ROHRsich BEWEGT (Schrittmotor mit Fahrer und Getriebe)

3) y-Achsenklemmendurchmesser: φ50-500mm

4) Ansteuersystem y-Achse: ROHR-DREHENDE ACHSE (Servo-digitaler Servomotor 750W Japans PANASONIC mit Fahrer und Getriebe)

5) Ansteuersystem z-Achse: Anheben auf und ab Achse

6) x- und y-Achsengas- und -kabelbewegen: Industrielle Kabelhochleistungskette

7) x-Achsenschiene: Eisenbahn der harten Beanspruchung 24KG/m hoher Auflösung

8) Schaltschrank, elektrisches Kabinett, Hochfrequenzkabinett: Mit Komponenten von OMRON, SIEMENS, Kabelschuhverbindungsstück SCHNEIDER

Standortzustandsanforderung der Maschine:

1. Spannungsanforderung:

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) Dreiphasenspannungsstabilität kleiner als ±5%

3) Dreiphasenspannungsungleichgewicht kleiner als 2,5%

4) vorgeschlagen unter Verwendung der Spannung-stabilisierten Quelle.

Anmerkung: Erdung des Widerstands ≤10.

2. KompressenLuftdruckanforderung (Plasmaschneiden):

1) Gas flog Anforderung: 0.9m3/min

2) Gasdruck: 8.3kg/cm2

3) Taupunkttemperatur 5 nicht übersteigen Celsius: Öl content≤0.003ppm festes particle≤0.01micron

4) Vorgeschlagen unter Verwendung des ölfreien Luftkompressors, des einfrierenden Trockners und ultra des Filters (System kann Rostkomponenten nicht haben).

3., Rohr muss zu schneiden glatte ovalgeschnittene Oberflächenabweichung sein kleiner als 5mm Durchmesser. Reichweite Iso-Norm.

4. Betriebstemperatur: -10°C -45°C

    Feuchtigkeit: <90>

    Umgebungen: Belüftung, keine große Erschütterung

Ausschnittprobe:
