Scherende Maschine, flanschende Maschine für Solarwarmwasserbereiter-Fertigungsstraße

Scherende Maschine, flanschende Maschine für Solarwarmwasserbereiter-Fertigungsstraße

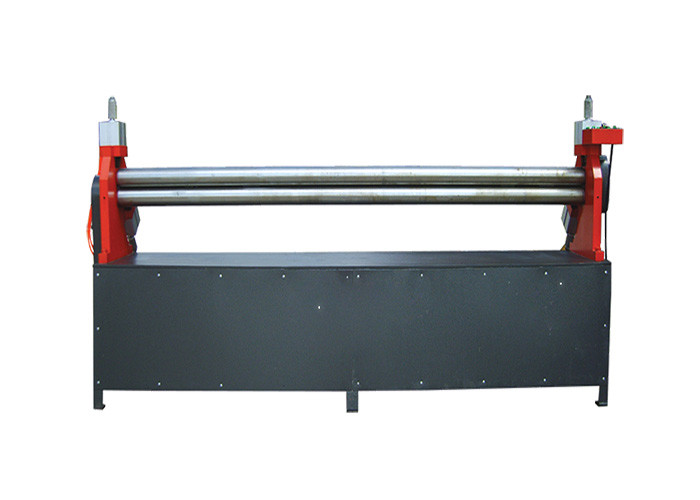

1. Rundungs-Maschine Drei-Rolle L2000mm automatische anhebende

Technische Parameter:

Die Ausrüstung ist für eine Strecke 0.4-1.2mm passend und ist eine der idealen Ausrüstung für den Solar Nichtdruck und die Wasserbehälter.

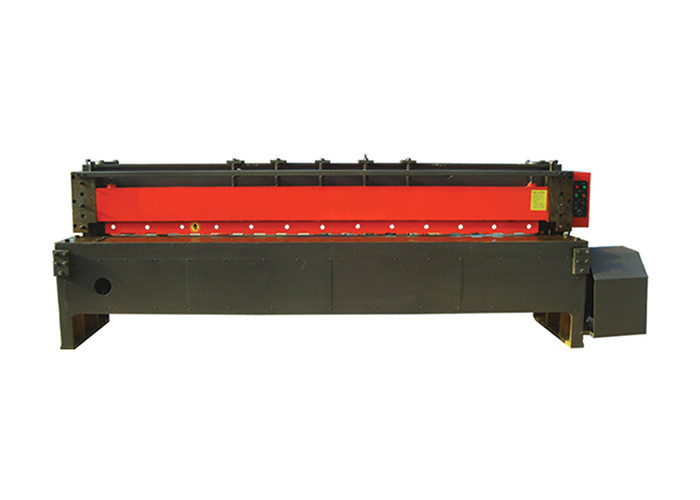

2. scherende Maschine 4*2000

Technische Parameter:

1) Scherplattenbreite: 4*2000mm

2) Scherplattenstärke: 0.4-1mm

3) Nennleistung: 5.5KVA

4) Nennspannung: 380VAC 50HZ

5) Nettogewicht der Maschine: 4200KG

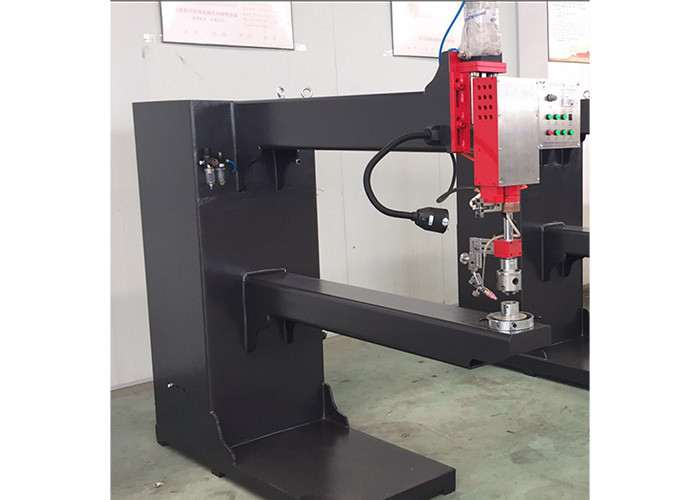

3. Wärmerohr-Rohrverbinder-automatisches Schweißgerät

Arbeitsbedingungen:

1) Zylinderdurchmesser: 100-500mm

2) Werkstückstärke: 0.4-1mm

3) Material: Kaltes (heißes) Bindungsbrett des Edelstahls

Anlagenkonfiguration:

1) Ein Schweißgerät Panasonics 400.

2) Ein automatischer Brennschneider.

3) Mit Wasserumlaufkühlungssystem.

4) Das Getriebeteil ist der erstklassige silberne lineare Führer Taiwans.

5) Die elektrische Programmierung wird völlig importiert.

6) Das elektrische Teil des Garantiezeitraums ist ein Jahr.

Technische Parameter:

Arbeitsskizze:

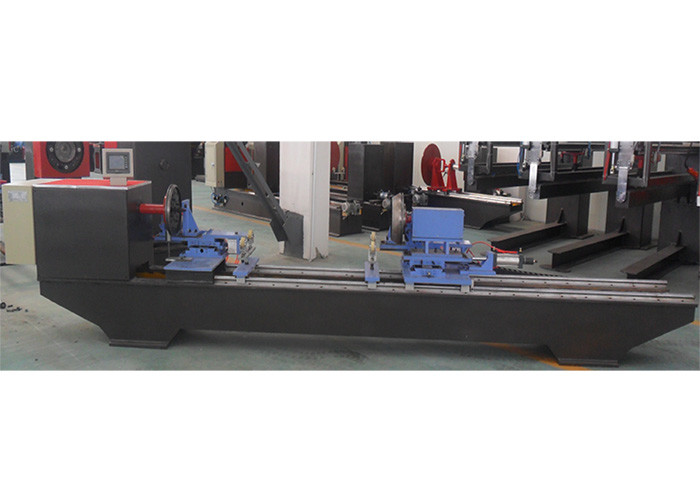

4. flanschende Maschine

Das mechanische Teil:

Die automatische flanschende Stanzmaschine wird hauptsächlich vom legierten Stahl und von anderen Stahlplattenmaterialien hergestellt, die verarbeitet und beendet werden. Der ganze Prozess ist pneumatisch.

Das Aktionsteil:

Diese Ausrüstung nimmt Hydrauliksystem als das Haupt an, ist Druckluft die Netzspannung des zusätzlichen Flansches, reguliert Luftdruck und verbietet die Operation dieser Ausrüstung ohne Mechanismusöl.

Formung:

Justieren Sie die Länge, den Fassdurchmesser, die Flanschbreite und das rechtwinklige des Werkstückes auf der Ausrüstung vorher (sehen Sie Zahl). Der Stoßfehler ist ungefähr 0.5mm. Dann justieren Sie den Touch Screen auf den automatischen Zustand und klicken Sie, um automatisch zu beginnen.

Reihenfolge: Vorwärts, Spannung, die Zufuhr, flanschend, Seitenverschiebung, Vorwärtsdrehen, Zufuhr, Seitenverschiebung, Vorwärtsrotationshalt, lose festziehend, erfordert das Zurückziehen, die Fässer herausnehmend mit beiden flanschenden Enden, der ganze Prozess 2,5, die es ein Fass von ungefähr 4 Minuten ist.

Die Zeit kann entsprechend der Leistungsfähigkeit des flanschenden Betreibers des Kunden justiert werden (auf dem Touch Screen, der Zeiteinstellung).

Touch Screen Stiefelanzeige, das Unternehmensprofil, Bedienoberfläche: automatische, manuelle Bewegung, automatischer Anfang, Vorwärtsrotation, Rückrotation, vorwärts und rückwärts, Zufuhr, Seitenverschiebung, Flansch, Spannung, Zeiteinstellung.

Arbeitsskizze:
