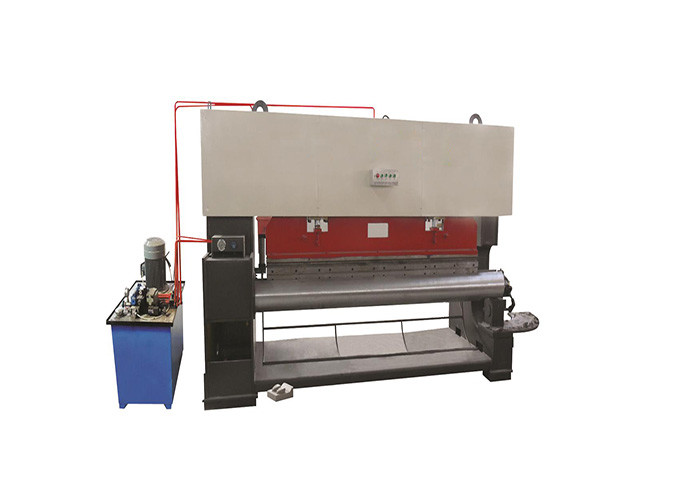

1. L2000mm öffnen Art automatische innere Fass-Rohr Ribbing-Maschine
Produktbeschreibung:
Das Gerät wird hauptsächlich für das Falten einer Verstärkungsrippe auf beiden Seiten vom Vakuumröhreloch des Solarwarmwasserbereiters und die Platzierung des Vakuumröhrelochs auf eine Fläche, die die Stärke des Vakuumröhrelochs um 2-3 Punkte erhöht und auch das Rohrloch erzielt, das nicht während der Operation verformt wird, ist Solarenergie eine der notwendigen Ausrüstung für die Warmwasserbereiter Fertigungsindustrie benutzt.

Technischer Parameter:


Eigenschaften:
1) Die Ausrüstung wird durch Stahlplatte und andere Stahlprofile geschweißt.
2) Die Ausrüstung benutzt Druckluft, um durch den Zylinder als die obere und unterere Kompressionsenergie anzuheben und zu senken.
3) Das Gerät nimmt eine einfache Schraubensicherung, durch das Anheben und die Senkung des Zylinders an, wird der Zylinder an der Arbeitsposition fest während der Arbeit befestigt, und das Werkstück wird extrahiert, nachdem die Schraubensicherung fertig ist.
4) Bei der Anwendung, setzen Sie die Vorderseite des Zylinders in den Positionierungsschlitz, und drücken Sie dann den auf und ab Knopf des Zylinders, um den Zylinder und die Rippenführungsschiene zu drücken, das Leistungsstärkespg.versorgungsteil zu beginnen, die Presswalze zu bewegen, und die Rippe Bewegung von zurück zu der Rückseite maschinell bearbeiten zu lassen, die Rippe zu erreichen. Ein Zweck für die Gestaltung.

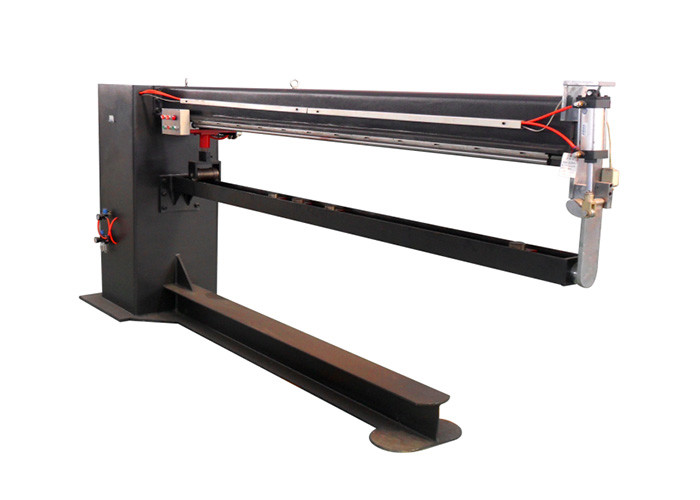

2. Ribbing-Maschine Fass L2000mm automatische pneumatische äußere
Arbeitsbedingungen:


Technische Parameter u. Anforderungen:
1) Nennspannung: 380VAC 50HZ
2) Nennleistung: 1.5KVA
3) Faltende Höhe/Breite: entsprechend Kundenanforderungen wenn kann es keine speziellen Anforderungen gibt, entsprechend herkömmlichen Anforderungen gemacht werden.
4) Druckluftdruck: 0,25 mMpa | 0,6 mMpa
5) Das elektrische Teil des Garantiezeitraums ist ein Jahr.
6) Das Gerät kann den Wasserbehälter zusammenpressen, der gewölbt worden ist, und wird auf einmal gebildet. Die Arbeitsgeschwindigkeit ist schnell und die Wasserbehälternaht ist gerade und schnell, und der Auftritt ist schön. Es ist eine ideale flache Mundausrüstung für verschiedene dünne Plattenfassbehälter.

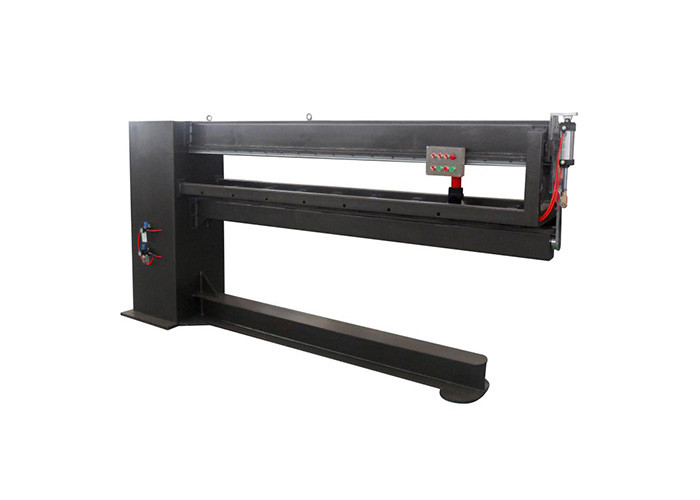

3. Automatische faltende Maschine L2000mm
Der Anwendungsbereich:
Die Ausrüstung ist für Perlenplatte passend, Aluminium-Zink-überzogen, Edelstahl, fluorotitanium Platte und andere Materialien. Es ist für das Falten und das Eindrücken der Strecke L2000mm passend, und die Stärke des Werkstückes ist 0.4-1mm. Der Zylinderdurchmesser reicht von 100 bis 500 Millimeter.

Produktionsmethoden und Standards:
1) Die Form wird vom KohlenstoffWerkzeugstahl gemacht und verarbeitet, indem man das Mahlen und das Reiben beendet. Oberflächenwärmebehandlung.
2) Der Rumpf wird vom hochwertigen Schweißen der Kohlenstoffstahl-Platte Q235 gemacht, die Materialien sind vorzüglich, die Starrheit des Rumpfs sicherzustellen, das Niveau der kleinen Deformation.
3) Der Kragbalken wird von Stahl 45 hergestellt, und die große Drehbank- und externeSchleifmaschine werden benutzt, um den äußeren Kreis zu verarbeiten. Prägeschlitze mit dem großem Bockmahlen. Nach der Wärmebehandlung, kaltem Drücken, Chromüberzug und anderem, welche die Verarbeitung verarbeiten. Gute Starrheit, hohe Oberflächenhärte, Verschleißfestigkeit und Rostbeständigkeit.
4) Das freitragende pneumatische Stützteil, das System ist- fein, genaue Positionierung. Kann freitragendem Druck widerstehen.
5) Der Balancenarm wird von Stahl 45 hergestellt, und der äußere Kreis wird durch eine große Drehbank verarbeitet. Der Schweißenssammelnarm ist genau und garantiert, dass der Zylinder auf und ab synchronisiert wird.
6) Andere Teile werden basieren auf den Standards der nationalen Ausrüstungsherstellung und durch mehrfache Prozesse verarbeitet. Die spezifischen Standards basieren auf internen Standards.

Annahmemethoden und -standards:
Die Arbeitsgeschwindigkeit der Ausrüstung ist 15mal/Minute, Bedarf jedes Fasses 4mal, das Prozess- (einschließlich Laubsäge), manuelle Be- und Entladung, hohe die Arbeits-Leistungsfähigkeit, den schönen Auftritt und die stabile Leistung abzuschließen. Es ist der ideale faltende Rand für alle Arten dünne Plattenfassbehälter. Integrierte Einpreßausrüstung.

Arbeitsskizze:

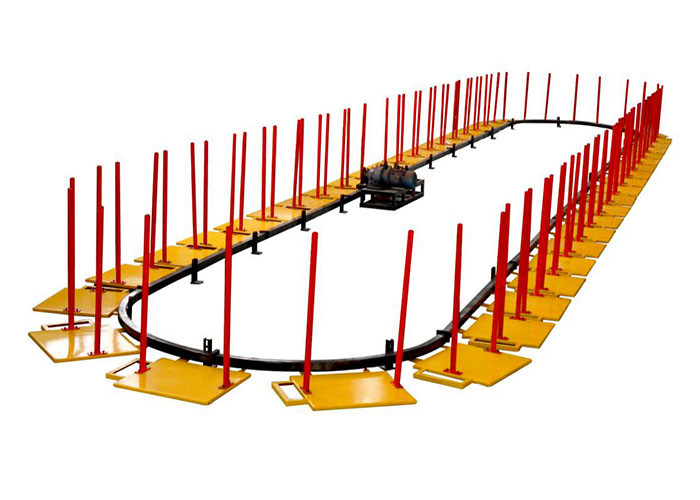

4. U-förmige Schaum-Linie
Produktbeschreibung:
Die Fertigungsstraße ist eine Horizontalbahn, die Solarschaumfertigungsstraße mit 18-36 Stationen verteilt (die bestimmt zu werden Station). Sie nimmt U-förmige Autoart an und wird durch Bewegungsreduzierer gefahren. Die Fertigungsstraße wird hauptsächlich aus dem manuellen Festklemmen, der manuellen Verstopfung, dem Fahren, (die schließende Klammer), manueller der Aufladung des Zyklus verfasst, Heizung und Schäumen Zyklus Kurierens, manueller Ausschnitt und. Die Fertigungsstraße kann ununterbrochen Rad gefahren werden, kann auch Schritt für Schritt arbeiten, hat die Eigenschaften der Kompaktbauweise, der einfachen Operation, des stabilen Getriebes und der hohen Produktions-Leistungsfähigkeit, und ist in der Solarschäumenden Massenproduktion weit verbreitet.

Technische Parameter:
1) Füllende Form: vertikale Handbuchaufladung
2) Füllendes Medium: POL+ISO (CFC11 oder HCFC141b)
3) Fertigungsstraßearbeitsschlag: ungefähr 60 Sekunden (abhängig von dem Niveau der Arbeitskraftleistungsfähigkeit)
4) Die Anzahl von Stationen: 18-36
5) Gaskapazität: 1/2“ (0.5MPa)
6) Ofentemperatur: 50 ° C ± 10 ° C
7) Kapazitanz: über 50KW (380V, 50HZ)
8) Aushärtungszeit: ≥ 20min
9) Die elektrische Programmierung wird völlig importiert.
10) Das elektrische Teil des Garantiezeitraums ist ein Jahr.
