Herkunftsort: | China |
Markenname: | Metalwork |
Zertifizierung: | CE, ISO, CCC |
Modellnummer: | RCS-Reihen |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Plywooden-Kasten |
Lieferzeit: | 60 Tage |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
Spannung: | 380V, 3PH, 50HZ oder customerized | Robotermarke: | Japan Kawasaki |
---|---|---|---|
Plasmaquelle: | USA Hypertherm oder Thermadyne | Tooling: | Kundenspezifische |
Farbe: | Weiß + rot oder besonders angefertigt | Garantie: | 1 Jahr |
Markieren: | Roboterplasmaschneider,Hydraulische Schneidemaschine |

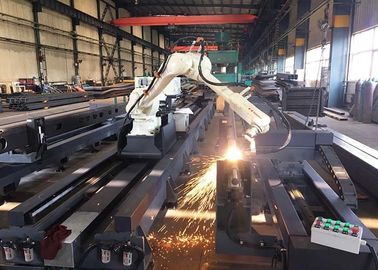

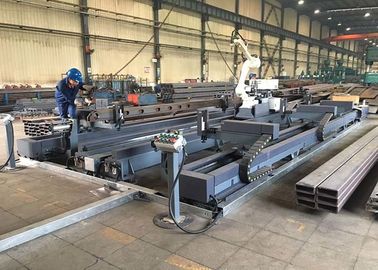

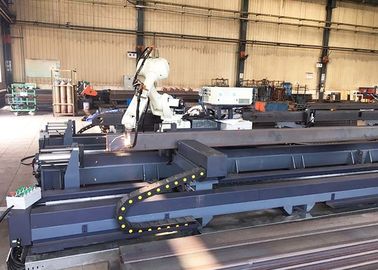

Rcs-Reihen-Robotik-Plasmaschneiden-Station
1. Gute Verarbeitungsanpassungsfähigkeit und Mobilität
Der Ausschnittroboter hat 6 Freiheitsgrade, zum aller möglicher Positions- und Haltungsbedingungen des Ausschnittkopfes in drei Maßen zu erfüllen und so schließt die Zerspanungsaufgaben für den spezifischen Bedarf des Bereichs ab, innerhalb dessen der Roboterarm erreichen kann. Die Ausschnittroboterbasis wird am beweglichen Mechanismus angebracht, um den Ausschnittarbeitsplatz zu erhöhen.
2. Einfach, die integrierte automatische Verarbeitung zu erzielen
Der Ausschnittroboter hat die Eigenschaften des kleinen Abdruckes und der flexiblen Bewegung. Verschiedene Schneidvorgangmethoden werden angenommen. Diese Roboter integrierte automatische Verarbeitungsmethode kann den Prozess der traditionellen Verarbeitung groß vereinfachen, Produktions-Leistungsfähigkeit verbessern und die Investition der Automatisierungsausrüstung und -Aufenthaltsbereichs verringern.
3. Die flexibelsten Verarbeitungseigenschaften
Da die Roboterschneidemaschine einen flexiblen Entwurf, ein Programm der maschinellen Bearbeitung und eine Methode anwendet, kann sie auf eine andere Funktionseinheit zusätzlich zum Schnitt von verschiedenen Arten von Teilen in der gleichen Funktionseinheit leicht verschoben werden. Führen Sie neue Zerspanungsaufgaben durch, die durch andere automatisierte Schnittausrüstung nicht angepasst sind.
4. Plasmageschwindigkeit ist schnelle und niedrige Kosten
Luftplasma hat eine höhere Schnittgeschwindigkeit als Oxyacetylen Brennschneidengeschwindigkeit, und Plasma muss nur Luft während des Ausschnitts zusammendrücken, also sind Plasmaschneidenkosten niedrig. Es spart viele Arbeitskosten und verringert die Arbeit des Personals. Der importierte Roboter von Schwerindustrien Japans Kawasaki hat gute Manövrierbarkeit und ausgezeichnete Qualität. Kann sich anpassen, um den ganzen Tag zu arbeiten.
5. Quellen Bildung hervor
Das Roboterplasmaschneiden nimmt Plasmastromversorgung USA Hypertherm MAXPRO200 an, ist die Ausschnittoberfläche glatt, und die Unterkante des Schnitts ist nicht klebrig. Wenn die Ausschnittoberfläche des Werkstückes Polier- und durch den Schneider im späten Zeitpunkt abgeschrägt ist, kann der Schaden des Schneidwerkzeugs effektiv verringert werden, und die Ausschnittdeformation ist kleine, hohe Präzision.
Roboter Japans Kawasaki BA020N
Nutzlast: 20kg
Äxte: 6
Reichweite: 1725mm
Wiederholbarkeit: ±0.04mm
Anwendung:
Schnitt
Einzelteil | Beschreibung des Einzelteils | Quantität | Anmerkung | |
1 | Roboterautomatisierungssystem | |||
Kawasaki-Roboter RA20N | 1 | Kawasaki | ||
Plasmaschneidenfackel | 1 | USA Hypertherm | ||
Antikollisions-CAT2 | 1 | Binzell | ||
RoboterSchaltschrank | 1 | Kawasaki | ||
Robotertransformator, Roboterbasis | 1 | Metallverarbeitung | ||
Schneidbrennerfestklemmen | 1 | Metallverarbeitung | ||
2 | Zerspanungsleistungssystem | |||
Plasmaquelle Hypertherm MAXPRO200 | 1 | USA Hypertherm | ||
Machtdraht und Steuerdraht | 1 | Metallverarbeitung | ||
3 | Ausschnitttabelle (14 m-Länge) | 1 | Metallverarbeitung | |
4 | Befestigung | 1 | Metallverarbeitung | |
5 | Koordinierter gehender Mechanismus (14m) | 1 | Metallverarbeitung | |
6 | Elektronisches Steuerteil | 1 | Metallverarbeitung | |
7 | Roboter-Software, elektrisches Teil | 1 | Metallverarbeitung |
Anmerkung: die Ausrüstung benutzt Stromversorgung Hypertherm 200, die für Einzelstationsausschnitt nur passend ist, und einen Satz Ausschnitttabellen mit einem Satz gehenden Roboterschienen.
Gesamtstruktur:
Schematisches Diagramm des Arbeitsplatzplans
(Das schematische Diagramm ist nur zur Veranschaulichung, nicht als die Schlusslieferungsbasis)
