| Herkunftsort: | China |
| Markenname: | Metalwork |
| Zertifizierung: | CE, ISO, CCC |
| Modellnummer: | HBT- Reihe |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Das Mainframe, das im Behälter, elektrischer Schaltkasten plywooden nackt ist herein, Kästen |
| Lieferzeit: | 30 TAGE |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Gewicht: | 100KG-50000KG | Nutzung: | Horizontale Rotation für das Schweißen |
|---|---|---|---|
| Durchmesser der Tabelle: | 400-4000mm | Spannung: | 3 pH, 380V, 50Hz |
| Farbe: | Blau, grau oder besonders angefertigt | Garantie: | 1 Jahr |
| Markieren: | RohrleitungsSchweißgeräte,Rohrleitungsschweißensausrüstung |
||

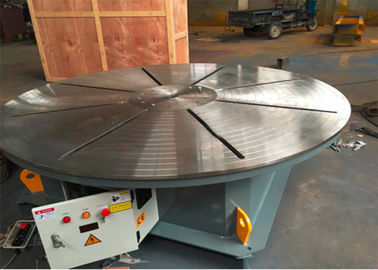

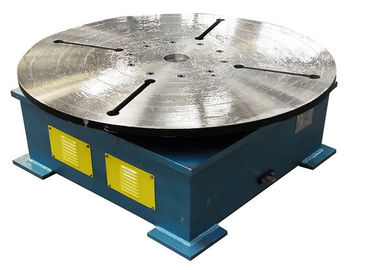

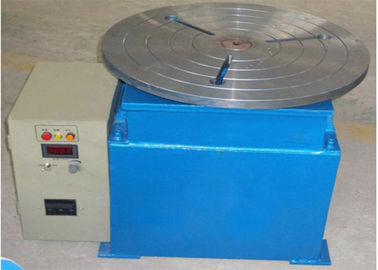

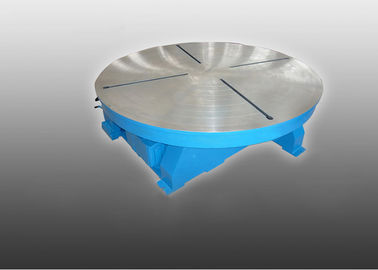

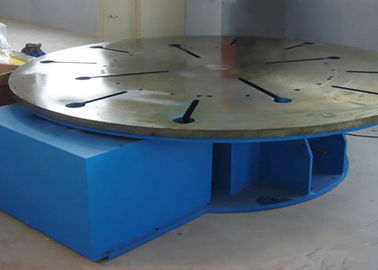

Rotations-Schweißens-Tabelle HBT horizontale
Wir haben viele Arten Drehscheibe, zum Beispiel .HB01, HB03, HB10 und so weiter. Auch wir können die Maschine entsprechend dem Werkstück des Kunden entwerfen. Sie können die Geschwindigkeit der Drehung entscheiden.
Eigenschaften:
1. Anwendung zusammen mit Roboterarm des automatischen Schweißens.
2. Andere Spannung wie 220V/380V 50Hz sind alle verfügbar.
3. Umdrehungsgeschwindigkeit ist 0.05~05. U/min in der digitalen Anzeige auf dem elektrischen Kasten.
4. Schweißens-Drehscheibe kann 360° durch VFD-Steuerung, Schaltkasten der Operation an Hand drehen.
5. Verlegen Sie Größe 2000 Millimeter mit speziellem Loch in der Tabellenmitte, die von den Kunden erbeten wird.
6. Ist Fernbediengerät, optionaler Fußschalter oder Kippenwinkel kontrolliert, wenn Sie wünschten.
7. Mit Formbolzen t-M24 können Sie Ihr Werkstück für Rotation und Schweißen auf dem Tisch reparieren.
Technische Parameter:
| Modell | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Bewertetes ladendes Kilogramm | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Rotieren Sie Geschwindigkeit U/min | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Kippen Sie Geschwindigkeit U/min | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Arbeit-Tabellendurchmesser Millimeter | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity Abstand Millimeter |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Mittelabstand Millimeter der maximalen Schwerkraft | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Rotierendes Leistungsstärkekilowatt | 0,06 | 0,37 | 0,75 | 1,1 | 1,5 | 1,5 | 2,2 | 3 | 3 | 4 | 4 | 5,5 | |
| Kippen von Leistungsstärkekilowatt | 0,18 | 0,55 | 1,1 | 1,5 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Rotieren Sie Durchmesser. Bei 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Maß | L Millimeter | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H Millimeter | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B Millimeter | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Ausrüstungsgewicht Kilogramm | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Geschwindigkeit, die Weise justiert | Revote-Geschwindigkeit ist VFD (ALLGEMEINER BRUCH-MOTOR) | ||||||||||||
| Geschwindigkeit zu kippen ist örtlich festgelegt (gewöhnlicher Bremsmotor) | |||||||||||||
Anwendung:
1. Druckbehälter
2. Rohr Fertigungsindustrien
3. Windenergieherstellung
4. Behälterherstellung des chemischen u. Kraftstoffvorrats
5. Irgendein schwerer zylinderförmiger Job
