HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt

HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding
HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding

Großes Bild :  HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt

Produktdetails:

Herkunftsort: China
Markenname: Metalwork
Zertifizierung: CE, ISO, CCC
Modellnummer: HB-Reihe

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: Das Mainframe, das im Behälter, elektrischer Schaltkasten plywooden nackt ist herein, Kästen
Lieferzeit: 30 TAGE
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 100 Sets pro Monat
Ausführliche Produkt-Beschreibung
Gewicht: 100KG-50000KG Operations-Weise: Fernhand Cotrol
Weise der Einstellung: Frequenzsteuerung Umwerfen des Winkels der Tabelle: 0~90°
Durchmesser der Tabelle: 400-4000mm Funktion: Automatisches Kippen
Markieren:

RohrleitungsSchweißgeräte

,

Rohrleitungsschweißensausrüstung



HB, der Schweißens-Stellwerk kippt





Das Schweißensstellwerk schließt verschiedene Arten ein und es wird normalerweise mit System des automatischen Schweißens, wie Manipulator und Schweißgerät kombiniert. Mit Drehung und dem Umdrehen der Funktionstabelle, können das Schweißen und die Installation in der rechten Position errichtet werden. Wenn es an andere Schweißensgeräte angeschlossen wird, kann sie zu ein halb-automatisches oder volles automatisches Schweißgerät gemacht werden. Die Drehung der Funktionstabelle kann elektromagnetische Geschwindigkeitsveränderung oder Frequenzsteuerung verwenden.



Wegen der Exzentrizität und der Schwerkraft ist sie besser, eine größere Art für langes Werkstück zu wählen oder die mit zu vieler Schwerkraftmitteabweichung. Die Form und das Gewicht von Werkstücken, von Prozess und von Arbeitsmethode werden, unsere Firma liefern einen sofortigen Entwurf Ihr Hinweis zur Verfügung gestellt.





Eigenschaften:



  •  Er schließt helle und heay Aufgabenart, L Art, Tabelle head&tail Art, der Art mit 2 Achsen, des Drehens, etc. mit ein.



  •  Er kann das Drehen an 360° und das Kippen an 0°-90°/120° verwirklichen, und er kann mit Schweißen verwendet werden.



  •  Er nimmt Frequenzumrichter an, um die Umdrehungsgeschwindigkeit zu steuern, um glatt sich drehen sicherzustellen.



  •  Verschiedene Belastbarkeit von 100 Kilogramm zu 50 Tonnen.



  •  Begrenzungsschalter und Fernprüfer, zum der Positionierungsgenauigkeit und der Sicherheit sicherzustellen.



  •  Elektrische Teile ABB, Schneiders oder Siemens angenommen in unserer Maschine.



  •  Kundengebundenes oder nichtstandardisiertes verfügbares für die speziellen Anforderungen des Kunden.





Technische Parameter:



Modell HB1 HB6 HB12 HB20 HB30 HB50 HB80 HB100 HB150 HB200 HB300 HB500
Bewertetes ladendes Kilogramm 100 600 1200 2000 3000 5000 8000 10000 15000 20000 30000 50000
Rotieren Sie Geschwindigkeit U/min 0.1-1 0.1-1.1 0.1-1 0.09-0.9 0.08-0.8 0.07-0.7 0.06-0.6 0.06-0.6 0.05-0.5 0.05-0.5 0.04-0.4 0.04-0.4
Kippen Sie Geschwindigkeit U/min 2 0,8 0,5 0,4 0,3 0,2 0,14 0,14 0,14 0,14 0,10 0,10
Arbeit-Tabellendurchmesser Millimeter φ400 φ800 φ1000 φ1200 φ1400 φ1600 φ2000 φ2000 φ2200 φ2500 φ3000 φ4000

Max.eccentricity

Abstand Millimeter

100 150 200 250 250 250 200 200 200 200 200 200
Mittelabstand Millimeter der maximalen Schwerkraft 150 250 250 300 400 400 400 400 500 630 630 800
Arbeit-Tabellenkippenwinkel ° 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120
Rotierendes Leistungsstärkekilowatt 0,06 0,37 0,75 1,1 1,5 1,5 2,2 3 3 4 4 5,5
Kippen von Leistungsstärkekilowatt 0,18 0,55 1,1 1,5 2,2 3 4 4 5,5 7,5 7,5 11
Rotieren Sie Durchmesser. Bei 90°mm ≤600 ≤1500 ≤1500 ≤2000 ≤2300 ≤2800 ≤3200 ≤3200 ≤3400 ≤3400 ≤4200 ≤5700
Maß L Millimeter 740 1300 1500 1700 2046 2400 2900 2900 3525 3675 4200 5600
H Millimeter 420 900 1000 1200 1400 1860 1970 1970 2252 2270 2700 3600
B Millimeter 527 1000 1200 1200 1680 1730 2260 2260 2270 2750 3300 4400
Ausrüstungsgewicht Kilogramm 70 700 1000 2000 3350 4300 8000 8200 14000 17000 20000 27000
Geschwindigkeit, die Weise justiert Revote-Geschwindigkeit ist VFD (ALLGEMEINER BRUCH-MOTOR)
Geschwindigkeit zu kippen ist örtlich festgelegt (gewöhnlicher Bremsmotor)




Anwendung:


1. Druckbehälter
2. Rohr Fertigungsindustrien
3. Windenergieherstellung
4. Behälterherstellung des chemischen u. Kraftstoffvorrats
5. Irgendein schwerer zylinderförmiger Job





Produkt-Anzeige:

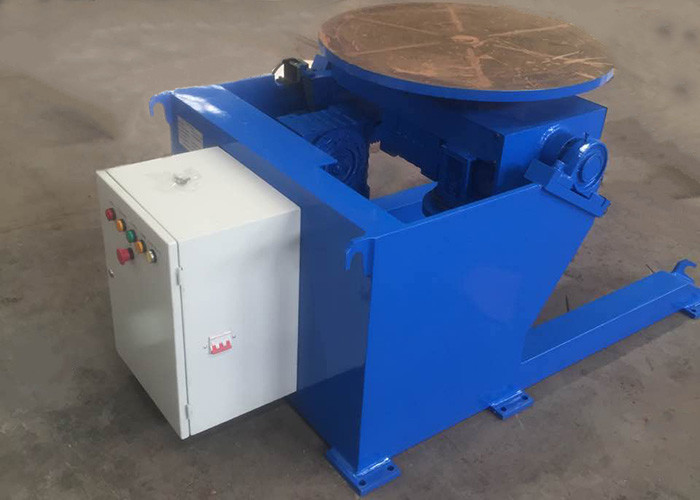

  •  Das Dreh von Worktable nimmt Frequenzsteuerung, es kann sich unendlich drehen an.

HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt 0

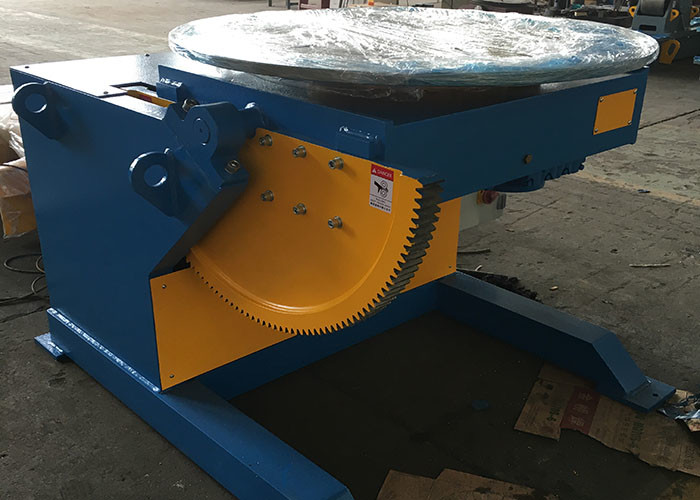

  •  Das Schweißensstellwerk hat den großen Kippenwinkel und kippt Strecke, ist von 0~120°.

HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt 1

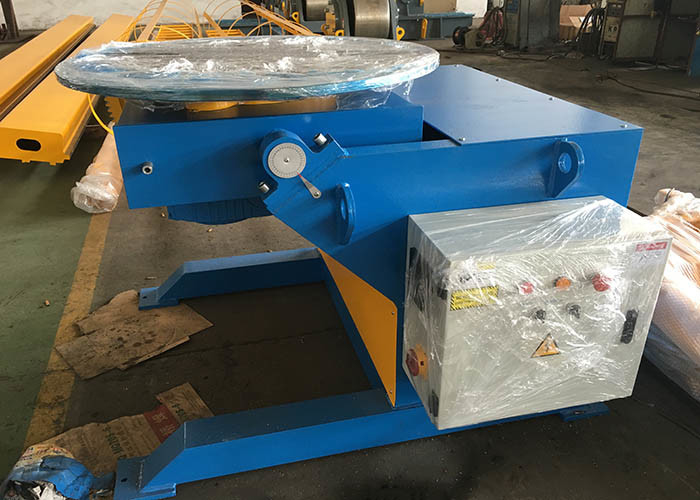

  •  Es nimmt Ganggetriebe an, ist der Gang dauerhaft und hat langes Nebengleis, nachdem er geschmiedet hat.

HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt 2

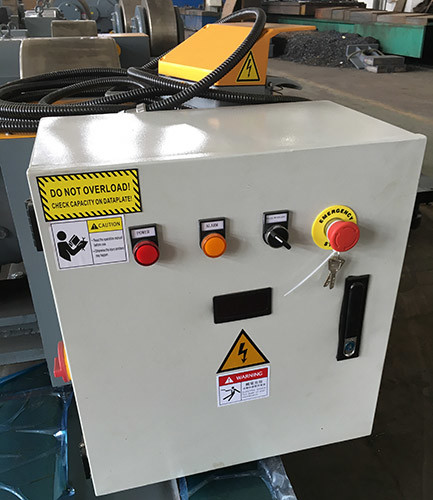

  •  Es gibt konzentrisches Zeckenkennzeichen mit t-Art Schlitz, die für das Reparieren des Werkstückes bequem ist.

HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt 3

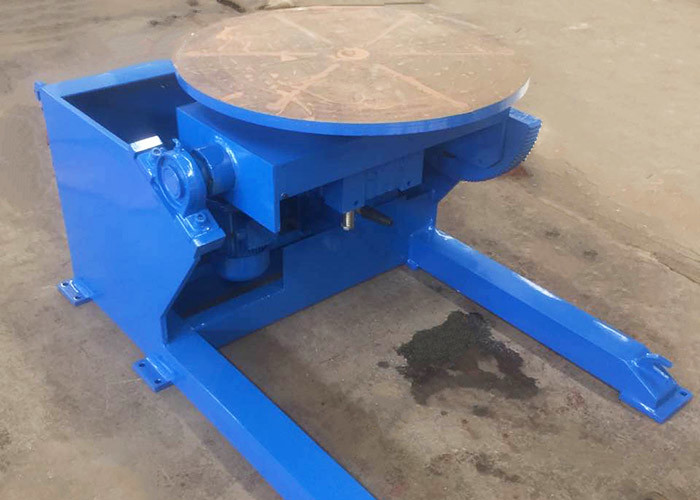

  •  Entsprechend der Nennkapazität von verschiedenen Spezifikationen kann besonders angefertigt werden.

HB, der Rohr-Schweißens-Ausrüstungs-Stellwerk für automatisches Rohr-Kreisschweißen kippt 4
