Herkunftsort: | China |
Markenname: | Metalwork |
Zertifizierung: | CE, ISO, CCC |
Modellnummer: | ZHL-0815 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | 1 x 20' GP |
Lieferzeit: | 60 Tage |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
Spannung: | 380V 3-phasiges 50Hz oder besonders angefertigt | Netz-Stärke: | 6-16mm |
---|---|---|---|
Netzhöhe: | 200-1500mm | Flanschstärke: | 6-20mm |
Flanschplattenbreite: | 200-800mm | H-Strahlnlänge: | 4000-15000mm |
Markieren: | H-Strahln-Versammlungs-Maschine,H Beam Welding Line |

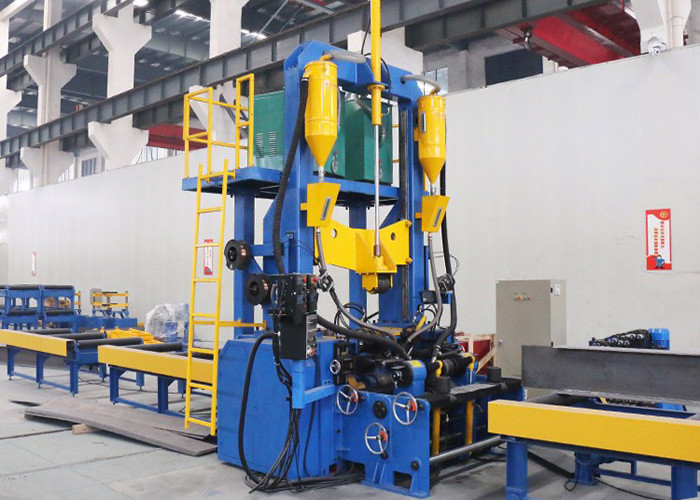

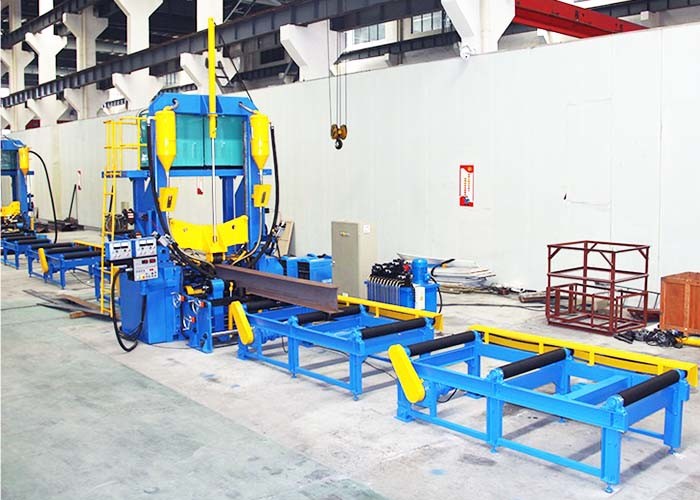

ZHJ0815 fertigte h-Strahl Stahlversammlungs-Schweißens-Richtmaschine besonders an
Dieses ist spezielle Maschine für das h-Strahlnzusammenbauen, -schweißen und -geraderichtend, kombiniert es die drei Prozesse in eine Maschine, so verbessert Produktivität, verringert Kosten und spart den Installationsraum. Es kann h-Strahl und t-Strahl mit hoher Leistungsfähigkeit produzieren.
Leistung und Eigenschaft:
1. Die zusammenbauende Hauptmaschine nimmt zusammenbauende Hochleistungsstruktur, die Erfindungspatent, Stegblech und die Flanschplatte, die automatisch zentriert und in Position bringt angewendet hat an, um die zusammenbauende Präzision und die Leistungsfähigkeit erheblich verbessert zu machen.
2. Fester Brennschneiderverlegenheitsmechanismus wird separat gegründet, kann er Höhe nicht nur justieren und horizontale bewegliche Position, kann den Winkel des Brennschneiders auf zwei Richtungen, es auch justieren garantiert der netten Nahtform.
3. Behilfliche Richtmaschine hat spezielle entworfene Struktur, können die zwei geraderichtenden Rollen Werkstück unter dem Druck des Ölzylinders automatisch geraderichten, blockiert das Geraderichten des Mechanismus nicht das Blickfeld auf Naht, ist es bequem, die Anpassung der Brennschneider- und Nahtqualität zu sehen.
4. Zusammenbauende Maschine und Vorlagenrichtmaschine können separat entladen werden und Arbeit.
5. Behilfliche Richtmaschine kann als kleine Richtmaschine nach Refit arbeiten.
Technische Parameter:
Netz-Höhe (Millimeter) | 200-1500 |
Netz-Stärke (Millimeter) | 6-14mm |
Geschwindigkeit (m/min) geraderichten | 0.35-3 |
Flansch-Breite (Millimeter) | 200-800 |
Flansch-Stärke (Millimeter) | 6-20mm |
Zurückgehende Geschwindigkeit (m/min) | 3m/min |
Hauptmaschinenenergie | 13 |
Produkt-Details:
1. Verschiedene Arten der Schweißensart, kann es Drahtschweißen des einzelnen Bogens oder einzelnes Bogendoppeltdrahtschweißen entsprechend der Anforderung der Benutzer benutzen einzelnes; es kann versenktes Elektroschweißen oder Gas abgeschirmtes Schweißen auch benutzen.
2. Das Zentriergerät des Flansches und des Stegblechs angetrieben durch Hydraulikmotor. Angetrieben durch den Wurmreduzierer, das Ganggetriebe, die Schraubenstange und die Leitspindel, kann die festklemmende Rolle den Flansch und das Netz zentrieren und festklemmen, um das automatische Zentrieren zu verwirklichen.
3. Lincoln-Schweißerschaltkasten, variable Frequenz und Geschwindigkeit, die System justiert.
4. Schaltschrank und Betriebsplatte werden separat in Position gebracht, die für Operation bequem ist.
Probe:
Niedrige Verzerrung, schöner Schweißensabstand.
Technische Funktion:
1. Das Zentriergerät des Flansches und des Stegblechs angetrieben durch Hydraulikmotor. Angetrieben durch den Wurmreduzierer, das Ganggetriebe, die Schraubenstange und die Leitspindel, kann die festklemmende Rolle den Flansch und das Netz zentrieren und festklemmen, um das automatische Zentrieren zu verwirklichen.
2. Fester Brennschneiderverlegenheitsmechanismus wird separat gegründet, kann er Höhe nicht nur justieren und horizontale bewegliche Position, kann den Winkel des Brennschneiders auf zwei Richtung, es auch justieren garantiert der netten Nahtform.
3. Hauptgetriebeteil nehmen Bewegungsreduzierer für das Fahren, die Versammlung an und schweißende Geschwindigkeit justieren annimmt variable speedadjusting Frequenz Wechselstroms, die Geschwindigkeit, die justierbare Strecke 0.35-3 m/min. ist.
4. Behilfliche Richtmaschine hat spezielle entworfene Struktur, können die zwei geraderichtenden Rollen Werkstück unter dem Druck des Ölzylinders automatisch geraderichten, blockiert das Geraderichten des Mechanismus nicht das Blickfeld auf Naht, ist es bequem, die Anpassung der Brennschneider- und Nahtqualität zu sehen.
5. Zusammenbauende Maschinen- und Assistenzrichtmaschine kann separat entworfen sein und Arbeit.
6. Diese Maschine nimmt Zentralschmierungssystem an, kann sie garantieren, dass die breiten verteilten Schmierstellen gut geschmiert werden können, und verwirklicht den Zweck der guten Schmierung und Abnutzung verringern und dehnt Nutzungsdauer der Ausrüstung aus.
